流道及澆口設計案例-潛伏式澆口設計

潛伏式進澆(Submarine gate)又稱為隧道式澆口,是分流道的一部分呈傾斜狀潛伏在分型面下方或上方,進料口設置於塑膠件內、外側面,脫模時便於流道凝料與塑膠件自動切斷的點狀澆口。

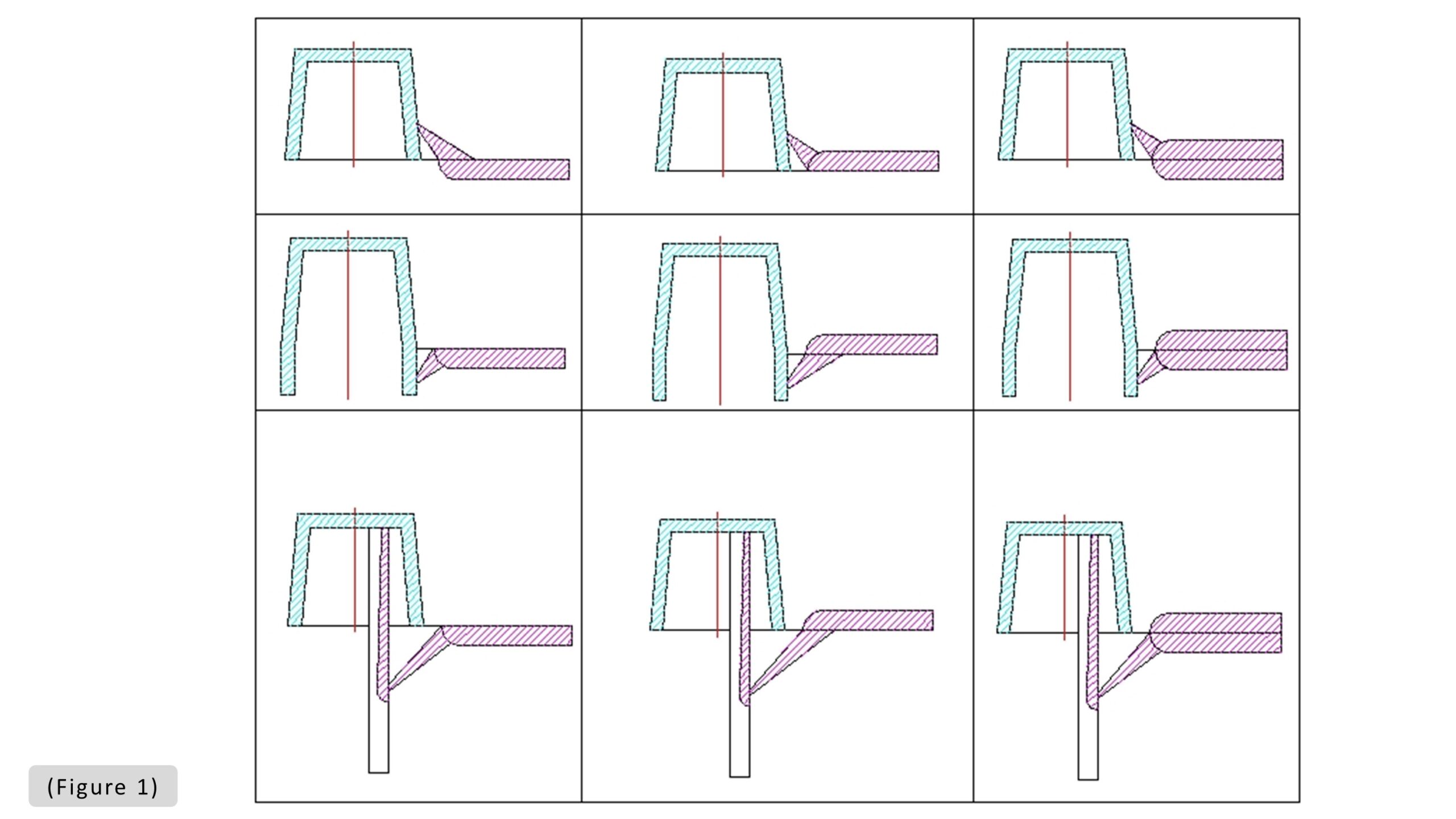

1. 潛伏式澆口

潛伏式進澆(Submarine gate)又稱為隧道式澆口,是分流道的一部分呈傾斜狀潛伏在分型面下方或上方,進料口設置於塑膠件內、外側面,脫模時便於流道凝料與塑膠件自動切斷的點狀澆口。

2. 潛伏式澆口優點

(1) 潛伏式進澆的位置選擇範圍廣,即可選在塑膠件的外表面、側表面,又可選在端面,背面。由於澆口截面面積較小,所以不會損傷塑膠件的外表面。

(2) 在開模時可自動切斷澆口凝料(料頭/水口),提高射出效率,避免後加工工序帶來的麻煩,容易實現自動化生產。

(3) 潛伏式澆口用兩板模一次開模即可取出凝料(料頭/水口),因而使潛伏式澆口凝料在脫模時必須有較大的彈性變形,因此澆口應選用較小的尺寸,以增強其柔軟向,所以不適合用於脆性材料,以免澆口斷裂,堵塞流道通道。

(4) 潛伏澆口除了有些特殊形狀需放電加工外,絕大部分都可以採用一般加工來進行。

3. 潛伏式澆口缺點

潛伏式澆口應用非常廣泛,幾乎用於所有塑料的射出成型,在熱固性塑膠上也被採用,但由於澆口壓力損失較大,所以對脆性材料不適用,其他的缺點說明如下。

(1) 澆口位置容易產生脫膠粉屑。

(2) 有些設計需要人工剪除神主牌。

(3) 從澆口位置到型腔壓力損失較大。

4. 設計參數

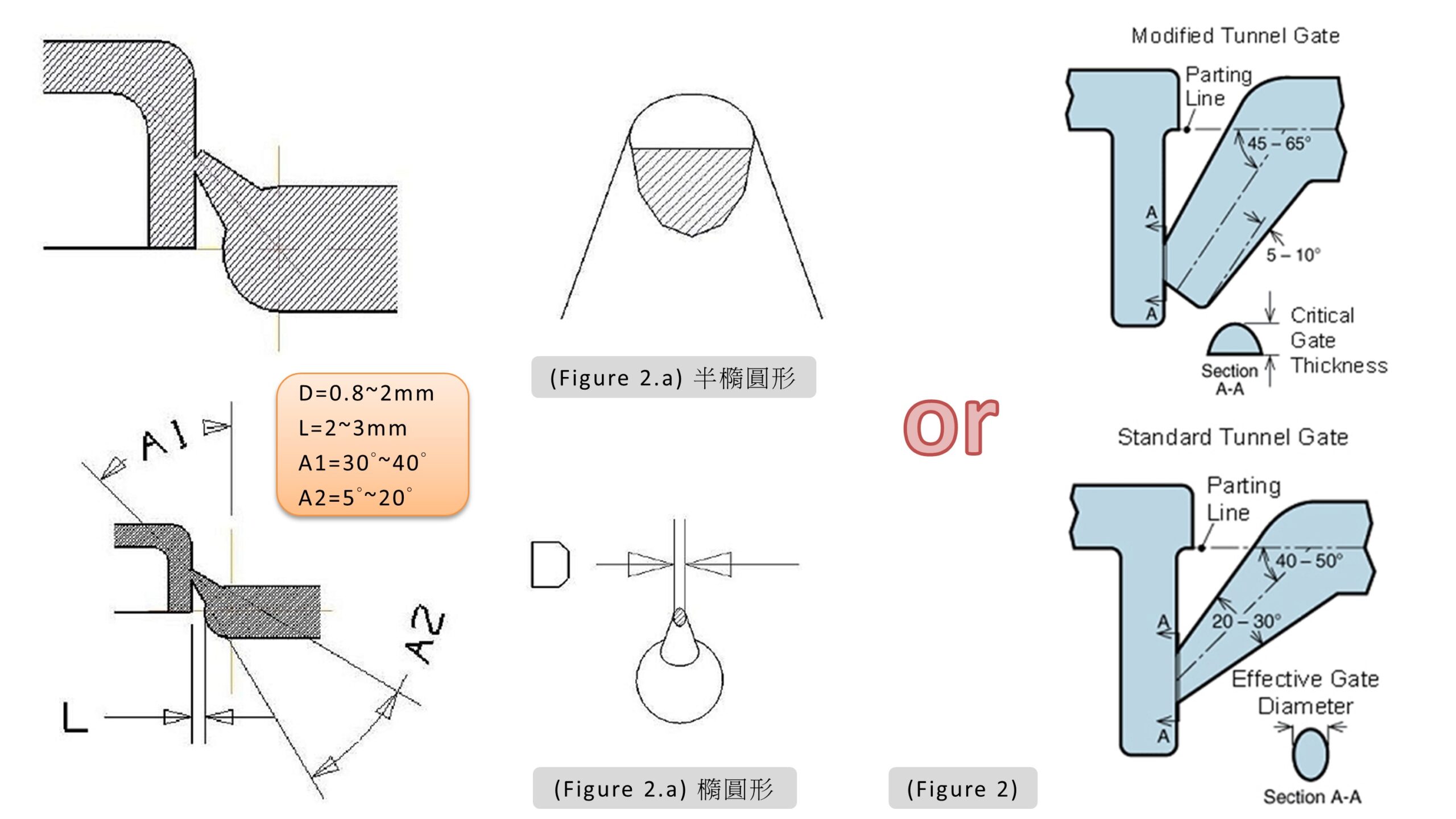

此種澆口頭部常為圓形或是橢圓形(圖2),其他相關潛伏式進澆設計資料可參考[☆ 案例及資料下載]的壓解縮檔案內容。

5. 案例討論

以下案例是在網路社群所彙整的案例,想要了解詳細的內容討論可以到這些社群裡面搜尋。

● 案例及案例圖片來源-射出大聯盟

● 案例圖片來源-射出技術學院

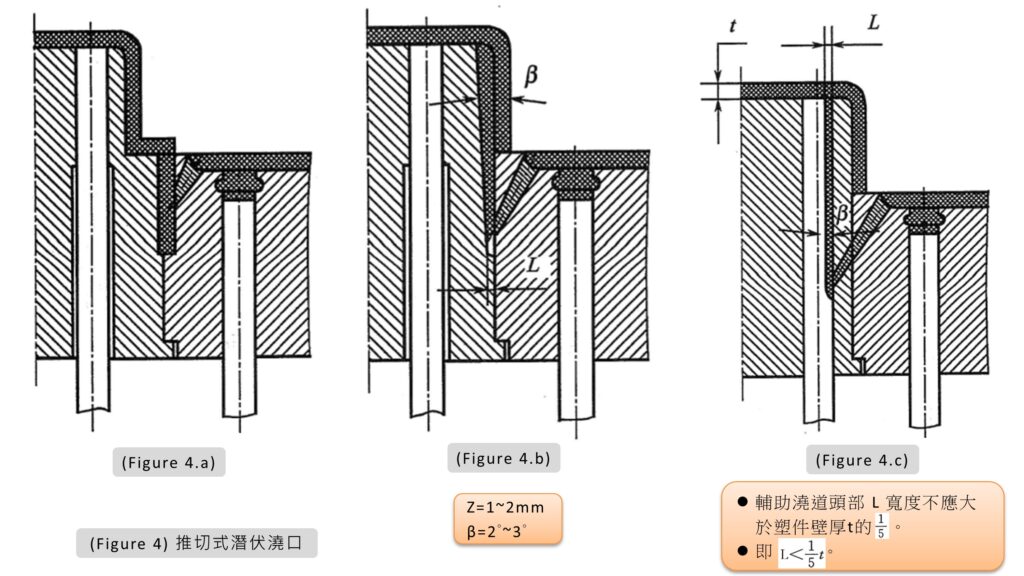

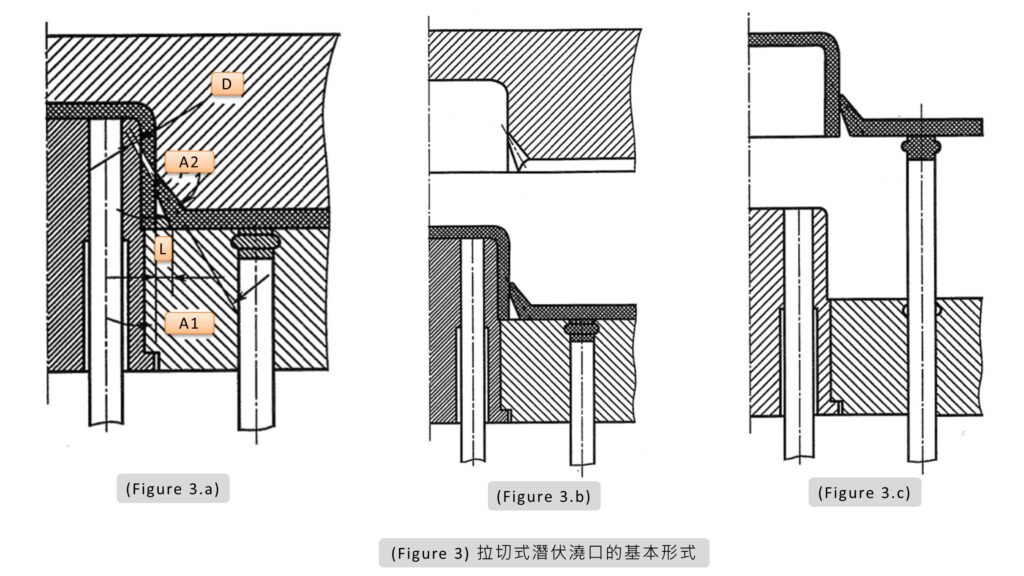

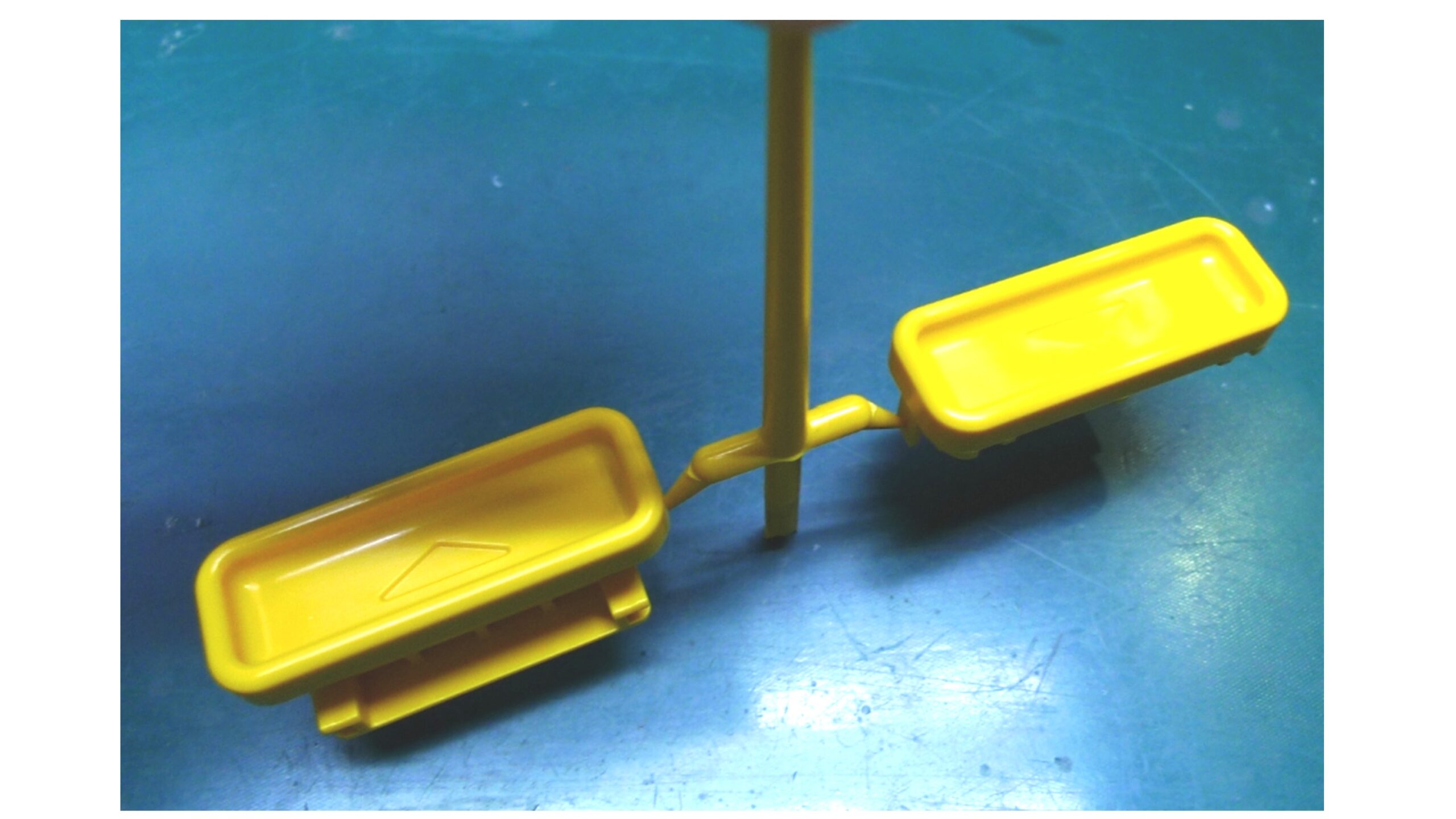

● 潛伏式澆口案例 (圖3-1) (圖3-2)

● 潛伏式澆口案例 (圖4-1) (圖4-2)
