1. 為什麼射出成型壁厚設計如此重要？

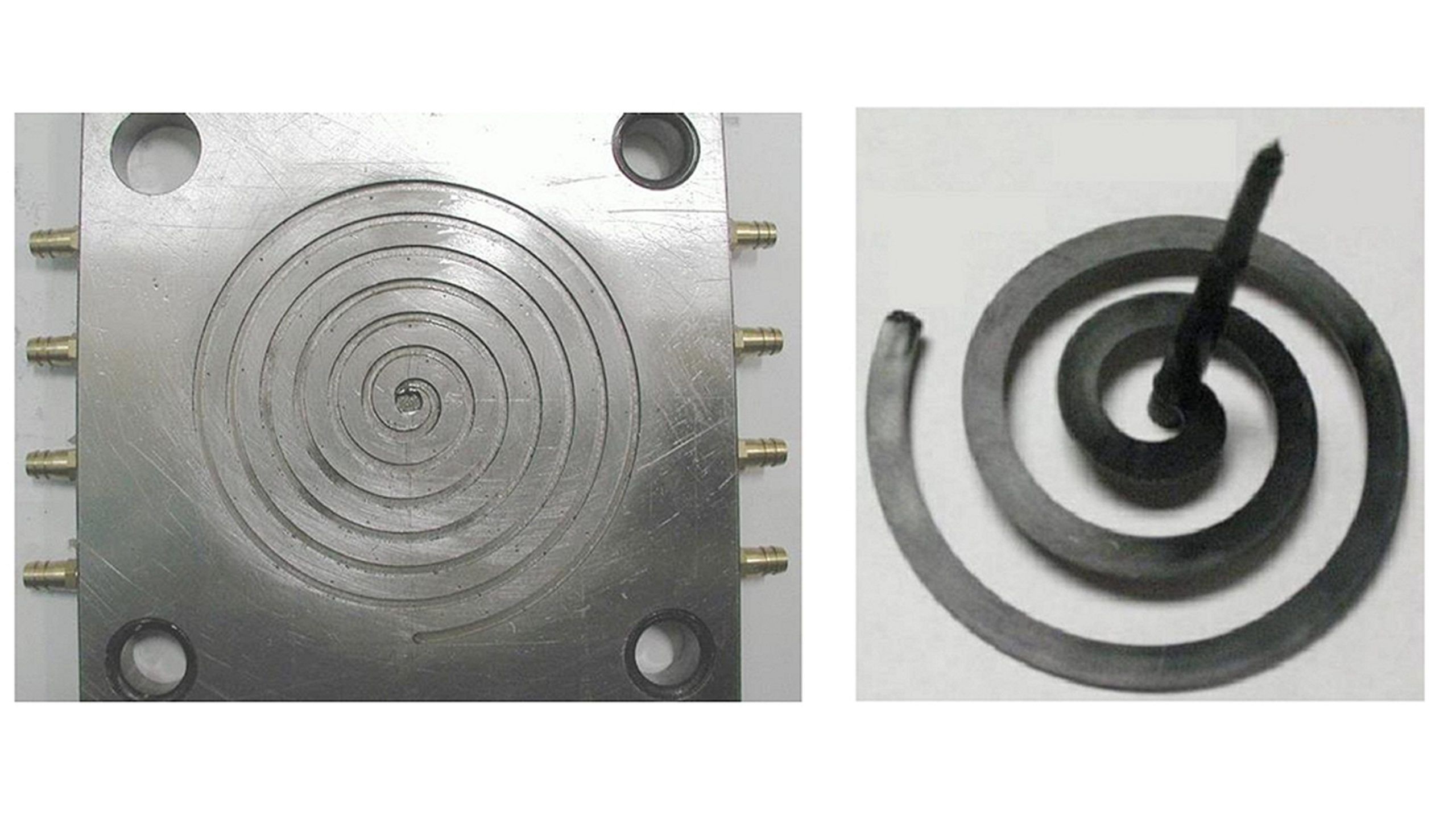

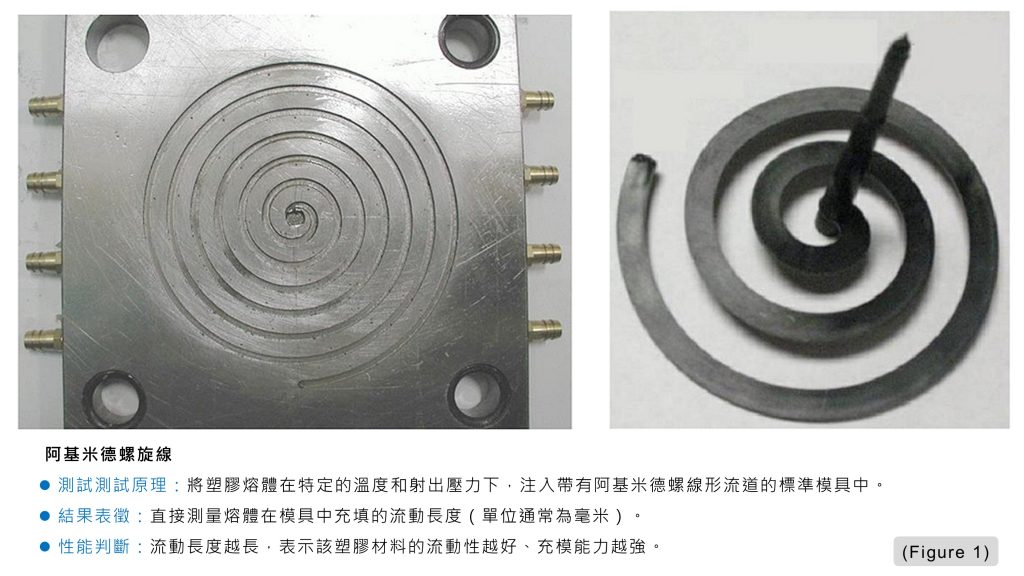

在射出成型產品設計中，壁厚往往不是單純的尺寸問題，而是直接影響產品強度、外觀品質、充填狀況、冷卻時間與材料成本的核心參數。許多射出成型缺陷，例如凹陷、真空泡、翹曲或開裂，都可能與壁厚設計不當有關。因此，在產品開發初期就建立正確的壁厚與流長比觀念(Figure 1)，可以大幅降低後續模具修改與成型調機的風險。
2. 壁厚為什麼是射出成型設計的基礎？
壁厚是塑膠件結構設計中最基本的要素。其他結構細節，例如加強肋、圓角、孔位與局部凸台，通常都需要以壁厚作為設計參考。從成型角度來看，壁厚也會影響熔融塑膠在模穴中的流動、保壓、冷卻與收縮。
隨著射出成型技術進步，塑膠產品設計逐漸朝向薄壁化發展。不過，壁厚變薄並不代表可以忽略剛性需求。較好的做法通常不是單純增加厚度，而是透過合理的結構設計，例如配置加強肋或改善形體，使產品在控制重量與材料用量的同時，仍能維持必要的強度與剛性。
(2-1) 射出件壁厚應盡量均勻
射出件通常可視為由薄板組合而成的結構。若不同區域的壁厚差異太大，熔融塑膠在模穴內的充填速度、冷卻收縮與壓力傳遞都會變得不均勻，進而產生多種品質問題。
常見風險包括表面凹陷、內部真空泡、產品翹曲，嚴重時甚至會出現開裂。因此，壁厚均勻是射出件設計中的重要原則。當產品功能或裝配需求導致局部厚度必須改變時，也應在不影響主要尺寸與使用功能的前提下，盡可能修正為較均衡的結構。
(2-2) 壁厚變化要有平滑過渡
實務上，並非所有塑膠件都能做到完全等厚。有些產品因為承受力、裝配、外觀或空間限制，必須在局部做出厚薄變化。此時設計重點不是完全避免變化，而是避免突然變化。

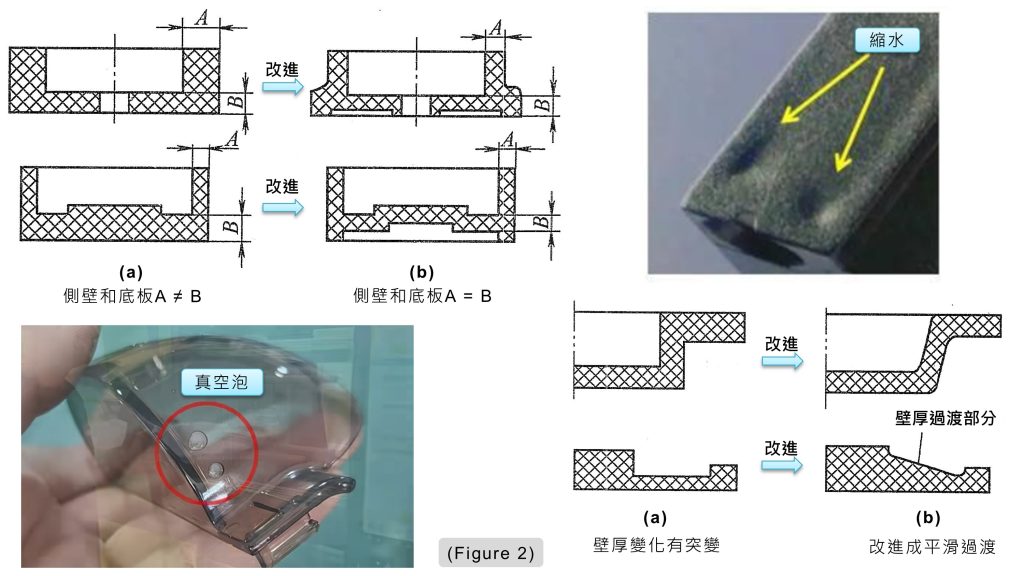

相鄰兩段壁厚的比例需要控制在合理範圍內。以材料特性來看，熱塑性塑膠相鄰壁厚比例通常宜控制在 1:2 以內；熱固性塑膠則宜小於 1:3。厚薄交界處應採用平滑過渡，避免形成突變階梯(Figure 2)。這樣不僅有助於降低應力集中，也能讓熔膠流動與保壓壓力傳遞更穩定。
在模具型腔設計中，壁厚較大的區域對應的較大間隙，宜安排在流程上游，使射出保壓時壓力能更有效傳遞到後續區域。
(2-3) 常見壁厚範圍與材料差異
不同材料與產品尺寸，適合的壁厚範圍並不相同。一般而言，熱塑性塑膠射出件的常見壁厚約為 2～4 mm；熱固性射出件的壁厚通常約為 1～6 mm。當設計採用較小壁厚時，必須同時確認產品在使用、鎖附、裝配與脫模頂出時是否具備足夠強度。

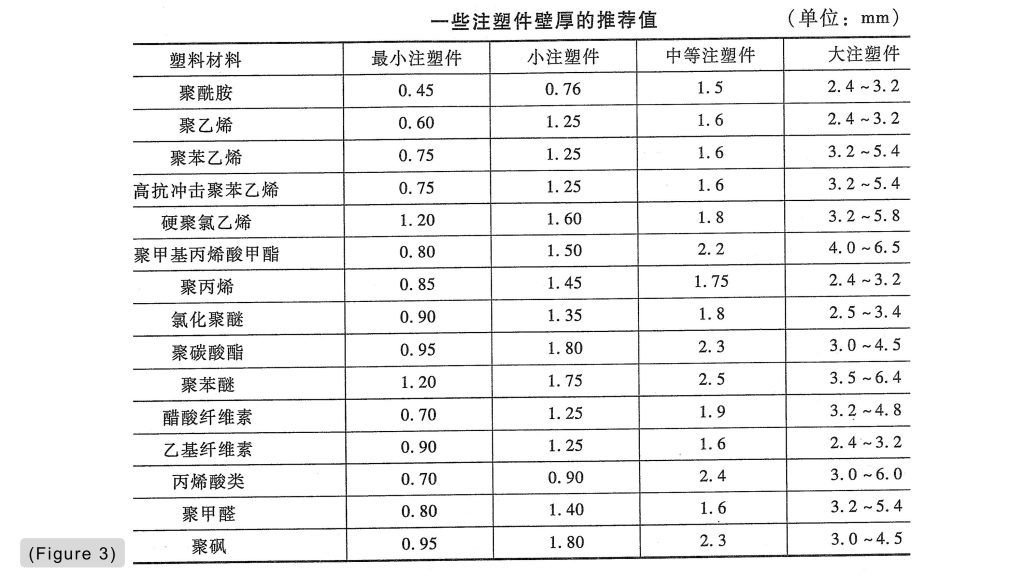

部分材料的推薦壁厚可作為初步設計參考(Table 1)。例如聚醯胺、聚乙烯、聚丙烯、聚苯乙烯、聚碳酸酯等材料，都會因流動性、收縮特性與產品大小不同而有不同建議值。對大型或中型塑膠件來說，壁厚通常需要經過多次校核，不能只依靠經驗值直接決定。
若產品作為電氣零件使用，壁厚還可能與絕緣性能有關；若產品在脫模頂出時容易變形，也需要將頂出過程造成的損傷風險納入考量。
| 塑件材料 | 最小壁厚 | 小型塑件推薦壁厚 | 中型塑件推薦壁厚 | 大型塑件推薦壁厚 | ||||
| 尼龍 | 0.45 | 0.75 | 1.60 | 2.4～3.2 | ||||
| 聚乙烯 | 0.6 | 1.25 | 1.6 | 2.4～3.2 | ||||
| 聚苯乙烯 | 0.75 | 1.25 | 1.6 | 3.2～4.5 | ||||
| 改性聚苯乙烯 | 0.75 | 1.25 | 1.6 | 3.2～5.4 | ||||
| 有機玻璃（372） | 0.8 | 1.5 | 2.2 | 4～6.5 | ||||
| 硬聚氯乙烯 | 1.15 | 1.6 | 1.8 | 3.2～5.8 | ||||
| 聚丙烯 | 0.85 | 1.45 | 1.75 | 2.4～3.2 | ||||
| 氯化聚醚 | 0.85 | 1.35 | 1.8 | 2.5～3.4 | ||||
| 聚碳酸酯 | 0.95 | 1.8 | 2.3 | 3～4.5 | ||||
| 聚苯醚 | 1.2 | 1.75 | 2.5 | 3.5～6.4 | ||||
| 乙酸纖維素 | 0.7 | 1.25 | 1.9 | 3.2～4.8 | ||||
| 乙基纖維素 | 0.9 | 1.25 | 1.6 | 2.4～3.2 | ||||
| 丙烯酸類 | 0.7 | 0.9 | 2.4 | 3～6 | ||||
| 聚甲醛 | 0.8 | 1.4 | 1.6 | 3.2～5.4 | ||||
| 聚碸 | 0.95 | 1.8 | 2.3 | 3～4.5 | ||||
| 註：最小壁厚可隨成型條件而變 | Unit : mm | |||||||
| (Table 1) 熱塑性塑膠製件的最小壁厚及常用壁厚推薦值 | ||||||||
(2-4) 過厚壁厚不一定能提升品質
許多設計者在擔心強度不足時，會直覺地增加壁厚。但過大的壁厚未必是最佳方案。壁厚增加雖然可能提升局部強度，卻也會帶來其他成本與成型問題。
首先，厚壁會增加產品重量與原料用量。其次，更多塑料需要更長的加熱與充填時間。更重要的是，冷卻時間會明顯增加，因為冷卻時間與壁厚平方成正比。換句話說，壁厚稍微增加，冷卻時間可能會以更快速度上升，進而拉長成型週期並提高製造成本。
因此，若產品剛性不足，通常應優先考慮結構補強，例如合理配置加強肋，而不是單純加厚整體壁厚。
3. 壁厚流長比 FLR 是檢查充填能力的重要指標

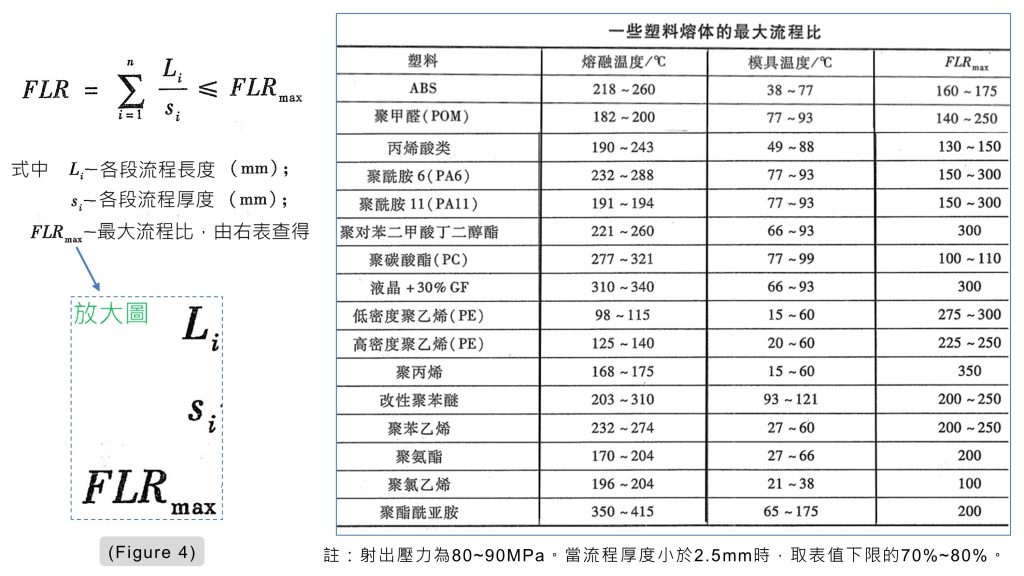

除了壁厚本身，流長比也是射出成型設計中不可忽視的指標。流長比 FLR（Flow Length Ratio）可用來評估熔融塑膠在一定壁厚條件下，是否能順利充填到產品末端。其基本概念是將各段流程長度除以對應壁厚後加總，並確認結果是否小於材料允許的最大流長比(Table 2)。

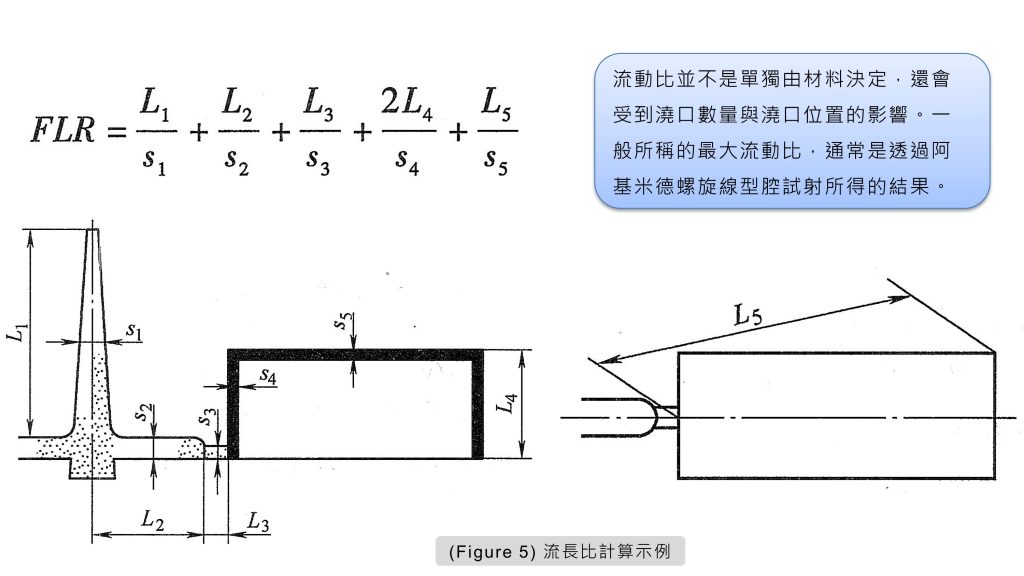

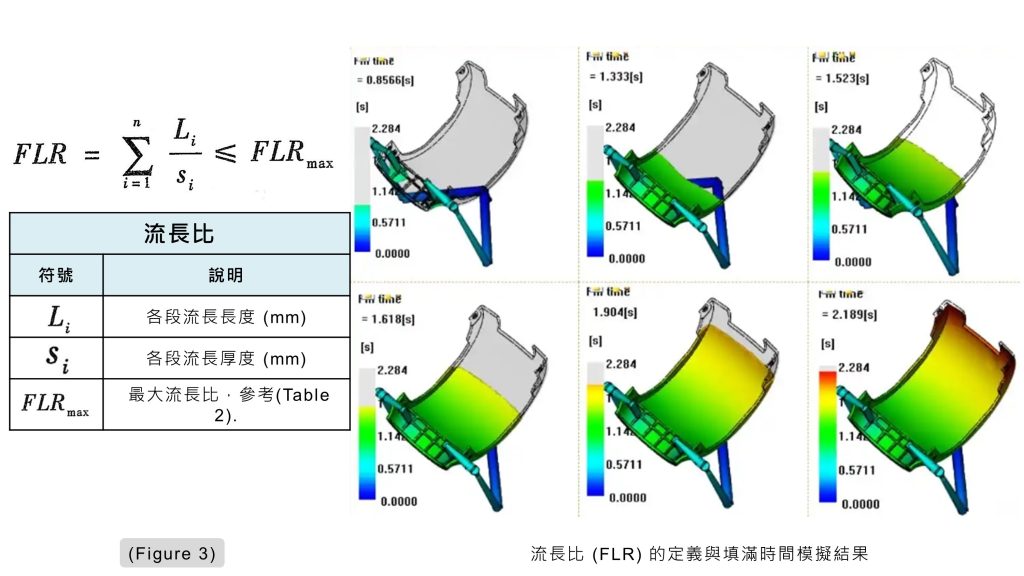

當產品有澆口、流道與多段不同壁厚時，流長比計算也應將澆注系統流程納入考量(Figure 3)。因為熔膠從射出機進入模穴前，已經在主流道、分流道與澆口中產生壓力損失，這些都會影響最終充填狀況。
| (Table 2) 常用塑料熔體之最大流長比（FLRmax） | |||
| 塑料 | 熔融溫度 (°C) | 模具溫度 (°C) | FLRₘₐₓ |
| ABS | 218 – 260 | 38 – 77 | 160 – 175 |
| 聚甲醛（POM） | 182 – 200 | 77 – 93 | 140 – 250 |
| 丙烯酸類 | 190 – 243 | 49 – 88 | 130 – 150 |
| 聚醯胺 6（PA6） | 232 – 288 | 77 – 93 | 150 – 300 |
| 聚醯胺 11（PA11） | 191 – 194 | 77 – 93 | 150 – 300 |
| 聚對苯二甲酸丁二醇酯 | 221 – 260 | 66 – 93 | 300 |
| 聚碳酸酯（PC） | 277 – 321 | 77 – 99 | 100 – 110 |
| 液晶＋30% GF | 310 – 340 | 66 – 93 | 300 |
| 低密度聚乙烯（PE） | 98 – 115 | 15 – 60 | 275 – 300 |
| 高密度聚乙烯（PE） | 125 – 140 | 20 – 60 | 225 – 250 |
| 聚丙烯 | 168 – 175 | 15 – 60 | 350 |
| 改性聚苯醚 | 203 – 310 | 93 – 121 | 200 – 250 |
| 聚苯乙烯 | 232 – 274 | 27 – 60 | 200 – 250 |
| 聚氨酯 | 170 – 204 | 27 – 66 | 200 |
| 聚氯乙烯 | 196 – 204 | 21 – 38 | 100 |
| 聚醚醯亞胺 | 350 – 415 | 65 – 175 | 200 |
| 註：射出壓力為80~90MPa。當流程厚度小於2.5mm時，取表值下限的70%~80%。 | |||
4. 不同黏度材料的流長比差異
材料黏度會明顯影響 FLRmax。高黏度材料的流動能力較差，最大流長比通常較低。例如 PC 等高黏度材料，FLRmax 大約可落在 100～130 的範圍；中等黏度材料如 ABS、POM 等，FLRmax 約可達 160～250；低黏度材料如 PE、PA 等，則可能接近 300 左右。
這些數值通常是在特定射出壓力與試驗條件下取得，因此實際設計時仍需配合產品尺寸、模具溫度、熔融溫度與加工條件進一步確認。若流動厚度小於 2.5 mm，相關表值也需要保守修正，避免高估材料的充填能力。
5. 壁厚設計不能只看成型，也要看產品功能
雖然本篇主要從射出成型角度討論壁厚，但實際設計不能只考慮熔膠是否能充填。壁厚同時關係到靜態強度、動態負載、短期與長期使用狀況，以及產品連接部位的受力表現。
因此，壁厚設計應與力學分析、電氣需求、裝配方式與模具成型條件同步評估。尤其是中大型射出件，更需要透過設計校核、流動分析與冷卻固化分析來降低量產風險。
6. 總結
射出製品的壁厚設計，是影響品質與成本的關鍵環節。理想設計應盡量保持壁厚均勻，必要的厚薄變化應採用平滑過渡，並根據材料特性與產品尺寸選擇合理厚度。過度加厚不一定能解決強度問題，反而可能增加材料浪費與冷卻時間。搭配流長比 FLR 檢查，能更有效判斷產品是否具備良好的充填條件，讓塑膠件設計更接近穩定量產需求。
7. FAQ 常見問題
壁厚差異過大會使熔膠充填、冷卻收縮與保壓傳遞不均，容易造成凹陷、氣泡、翹曲或開裂等問題。
不一定。增加壁厚會提高重量、材料用量與冷卻時間。若主要問題是剛性不足，通常應優先考慮加強肋等結構補強方式。
FLR 可用來檢查熔融塑膠在指定壁厚與流程長度下是否能順利充填。若計算值超過材料允許範圍，就可能產生充填困難。
