模具人必學公式-三角函數

▲ 2025/07/23更新

1. 三角函數的基本介紹

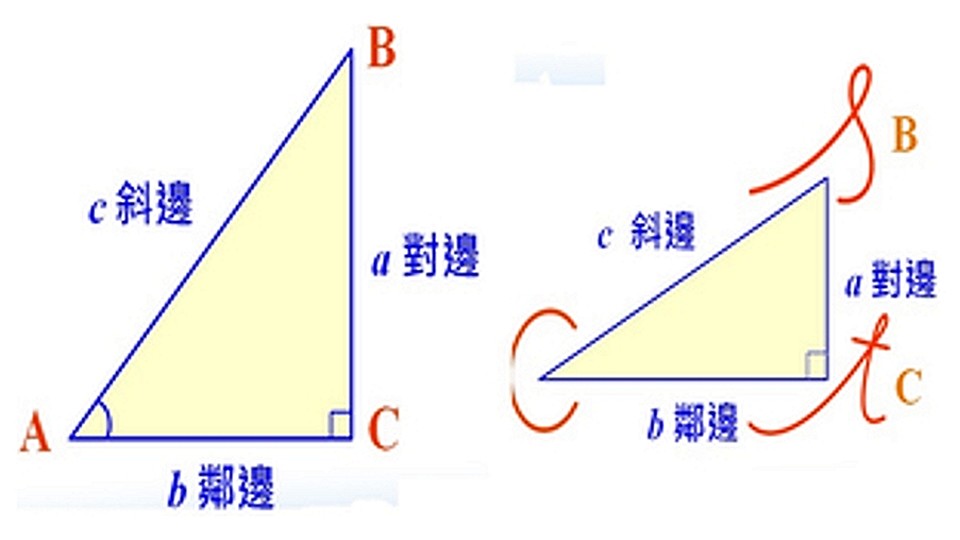

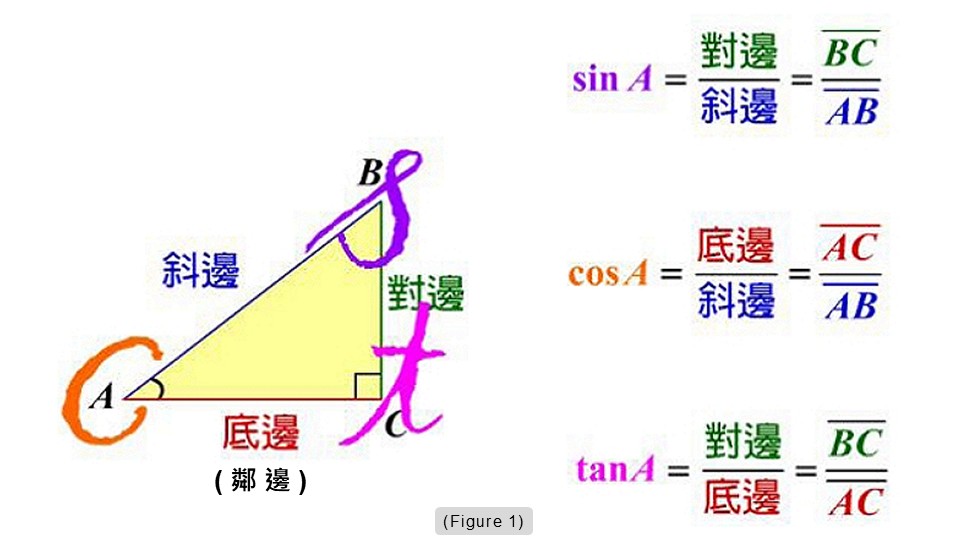

三角函數是數學中用於研究三角形角度與邊長關係的重要分支，對工程計算和模具設計至關重要。最常見的三角函數包括 正弦（sin）、餘弦（cos）和正切（tan）等。這些三角函數公式可以幫助描述角度與邊長的比例關係，並廣泛應用於機械、工程及模具設計中。若想快速掌握三角函數的計算方法，可參考常見的三角函數公式(Figure 1) 。

2. 三角函數在模具設計中的應用

在模具設計中，三角函數被廣泛應用於滑塊（行位）和斜銷（斜頂）的排布與角度計算。這些結構會直接影響分型面的形狀與精度，因此設計師必須依靠三角函數計算來確保脫模動作的順暢與產品品質。

(2-1) 滑塊設計與三角函數公式

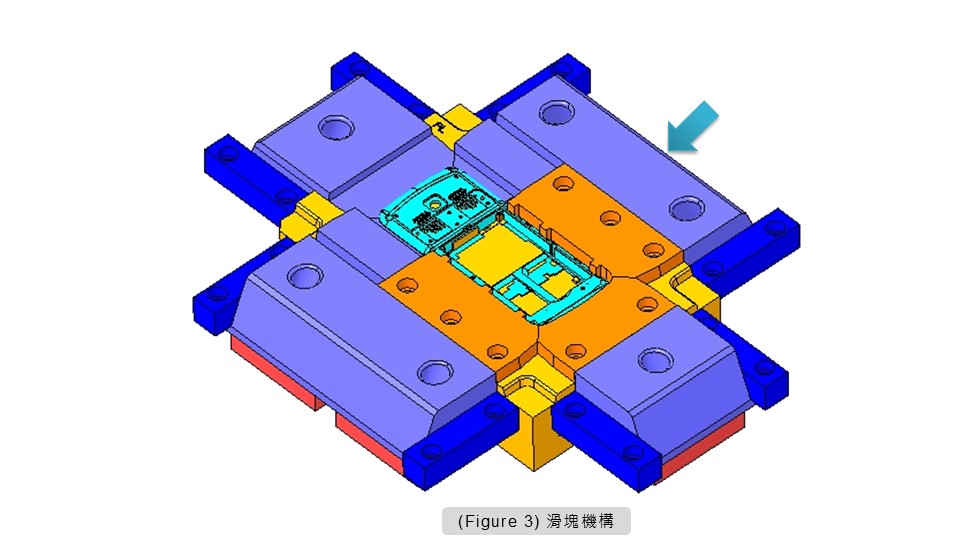

滑塊(Figure 3)是模具設計中常見的脫模結構，其運動軌跡與斜面角度往往需要利用三角函數公式來計算。常見的滑塊類型有：

• (a) 上坡滑塊、下坡滑塊
• (b) 母模滑塊、公模滑塊
• (c) 母模內滑塊、公模內滑塊
• (d) 滑塊帶滑塊、滑塊帶斜銷
• (e) 其他

(2-2) 斜頂設計與三角函數應用

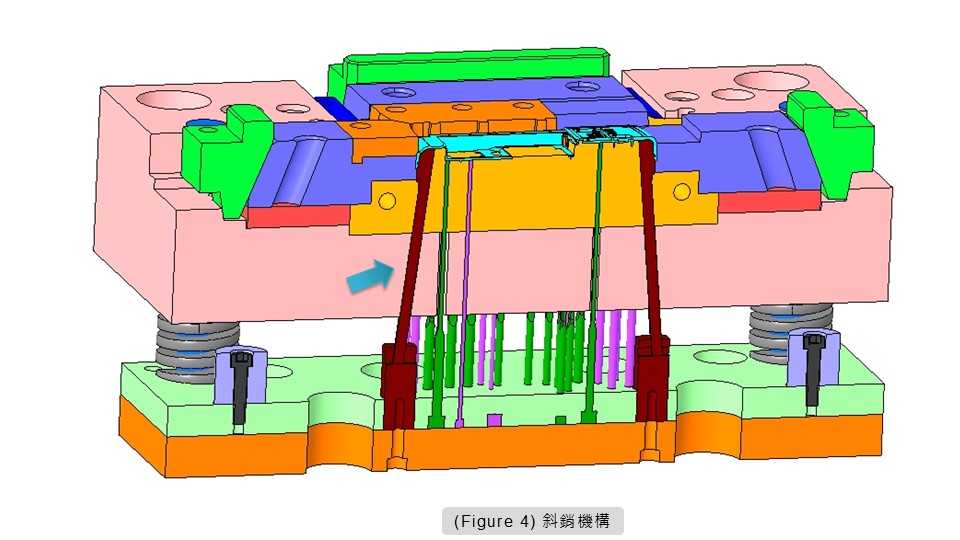

斜銷(Figure 4)也是模具脫模不可或缺的元件。典型的斜頂角度需要通過三角函數計算來確定，過大的角度可能導致結構不穩定或摩擦過大。常見的斜頂變體有：

• (a) 上坡斜頂、下坡斜頂
• (b) 滑塊帶斜銷
• (c) 其他

3. 三角函數如何提升模具設計精度

無論是滑塊還是斜頂，它們的運動軌跡、斜角與力量分配，都可以利用三角函數來精準計算。透過正確運用三角函數：

• (a) 計算斜面角度與行程，確保開合模過程順暢。
• (b) 分析結構受力，提升模具壽命與精度。
• (c) 優化脫模動作，減少產品倒扣時的卡模風險。

4. 結論

三角函數不僅是數學概念，更是模具工程師設計滑塊與斜頂時的基礎工具。模具人必學公式-三角函數，能幫助工程師在複雜的模具設計中，計算正確的角度與移動距離，確保模具開合精準與產品脫模順利。

☆ 其他參考資料及文章

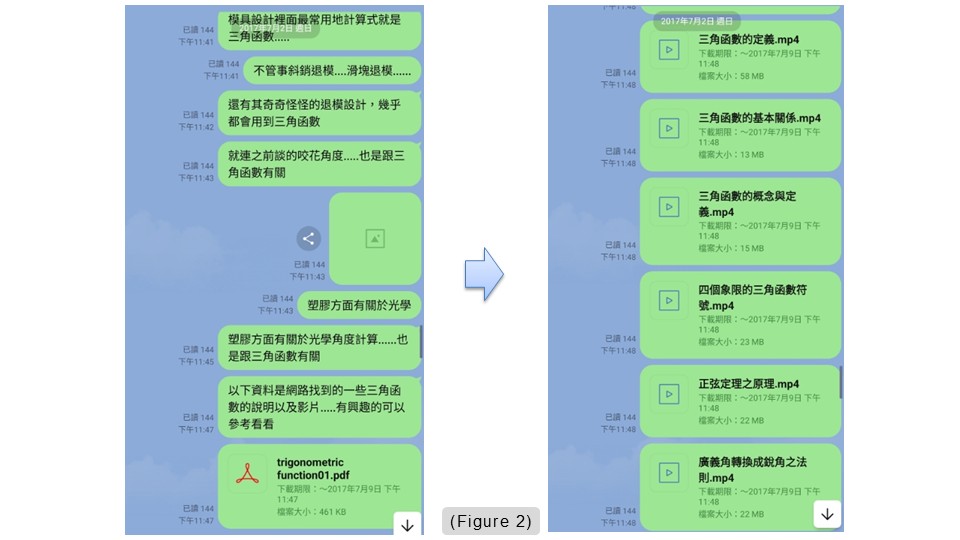

以下影片是有關於三角函數的線上教學內容，提供給各位參考。

● 【觀念】三角比的關係

● 三角函數的概念與定義

● 三角函數的定義

☆ 案例及資料下載

● 壓縮檔裡的檔案內容
