1. 連接、限位與固定的基本思路
產品結構設計看似複雜，但若將核心概念整理起來，其實可以歸納為三個關鍵：連接、限位、固定。
任何一個產品，只要由兩個以上的零件組成，就一定會遇到這三個問題。零件要如何組在一起？組裝後位置是否準確？使用過程中會不會鬆動、偏移或脫落？這些都不是外觀設計能單獨解決的，而是產品結構設計必須處理的重點。
對產品結構設計新手來說，理解這三項特點非常重要。因為多數結構問題，往往不是來自單一零件設計錯誤，而是零件之間的配合關係沒有處理好。以下就從連接、限位與固定三個面向，說明產品結構設計時應該如何思考。
2. 連接：讓不同零件能正確組合

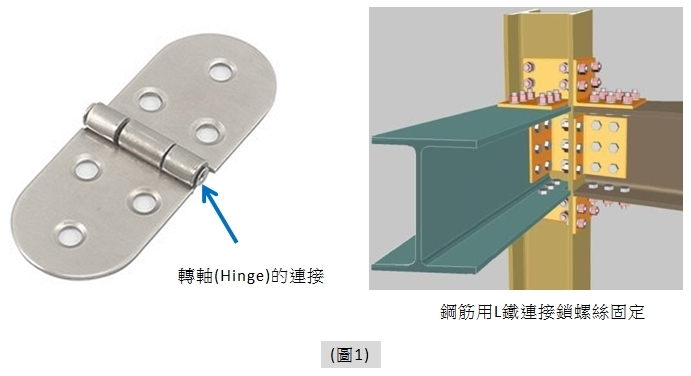

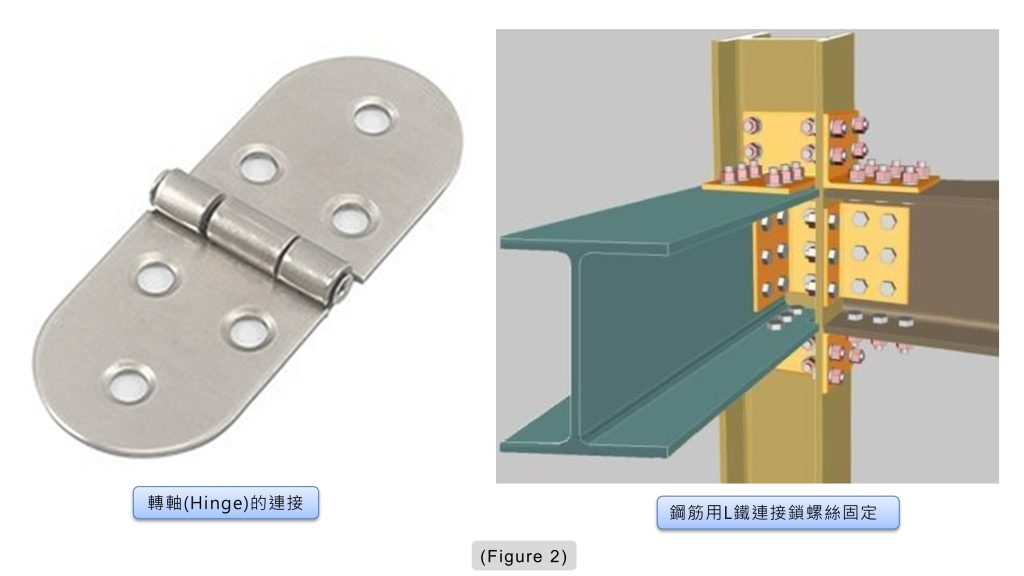

連接是產品結構設計中最基本、也最常見的需求。只要產品不是單一零件，就必須思考零件之間如何裝配在一起(Figure 2)。
(2-1) 一般零件的組裝連接
對多數產品來說，連接的第一個目的，是讓不同零件能夠順利組合成完整產品。例如外殼類產品常見上蓋與下蓋的組合，若沒有合適的連接結構，兩個零件就無法穩定裝配；即使勉強裝上，也可能在搬運、操作或受力時出現鬆開、分離等問題。
因此，在設計上蓋、底殼、面板、內部支架等零件時，必須先確認它們之間的組裝關係。哪些位置需要連接？哪些方向可能受力？組裝後是否容易脫落？這些都會影響後續的結構配置與固定方式選擇。
(2-2) 常見連接方式有哪些？
產品結構設計中，常見連接方式大致可分為機械式連接、黏接式連接與焊接式連接。
(2-1-1) 機械式連接
機械式連接常見於需要組裝、拆卸或承受一定外力的產品，例如卡扣、螺絲、鍵銷等。卡扣結構通常適合強度要求不高、需要快速裝配的零件，也常作為輔助定位或輔助固定使用。螺絲則是很常見的連接與固定方式，適合需要較高可靠性或日後可能拆修的結構。鍵銷類連接則多用於軸類、圓盤類或需要傳遞位置關係的零件。
(2-1-2) 黏接式連接
黏接式連接則包含雙面膠、膠水貼合等方式。雙面膠常用於小平面零件之間的連接，例如裝飾片、薄板或局部貼附件。膠水貼合的應用範圍較廣，但設計時仍需考慮貼合面積、位置準確性與後續使用穩定性。
(2-1-3) 焊接式連接
焊接式連接常用於不需要拆卸的零件組合，例如超音波焊接、機械能焊接、電能焊接等方式。這類方式通常能讓零件形成較穩定的整體，但一旦完成後不易拆開，因此比較適合不需要維修拆卸的結構。
3. 限位：避免零件裝錯或移位
只有連接還不夠。零件能裝上去，並不代表它的位置一定正確。因此，產品結構設計還需要加入限位概念，讓零件在組裝與使用過程中保持在預定位置，避免偏移、裝反或鬆動。因此，防止移位的限位設計，重點在於控制零件的自由度，讓它只能在設計允許的範圍內移動，並在長期使用中維持穩定狀態。
(3-1) 組裝定位：讓零件裝在正確位置
限位的第一個作用，是幫助零件在組裝時快速找到正確位置。對產品結構設計來說，零件之間若缺少明確的定位基準，組裝人員可能只能靠目測或經驗對位，這會增加裝配誤差，也容易造成產品外觀不良或功能異常。
例如外殼與面板、上蓋與下蓋、裝飾片與本體之間，通常都需要透過定位面、定位柱、止口或對應凹槽來控制位置。這些限位設計可以讓零件在組裝時自然對齊，減少貼歪、孔位不準、縫隙不均或裝配干涉等問題。
因此，組裝定位的重點不是單純限制零件，而是讓裝配動作更明確、更穩定，也讓產品品質更容易維持一致。
(3-2) 防止移位：讓零件使用中保持穩定
限位的第二個作用，是防止零件在使用過程中產生不必要的移動。產品完成組裝後，可能會受到按壓、拉扯、振動、摩擦或開合動作影響，如果沒有足夠的限位結構，零件可能會逐漸偏移，甚至影響連接與固定效果。
例如前殼與後殼完成裝配後，若只依靠固定件拉住，卻沒有在左右、上下或前後方向做好限位，產品在受力時就可能出現錯位、晃動或縫隙變化。對於有活動機構的產品，限位更能控制活動範圍，避免零件超出預期行程而造成卡住、碰撞或脫落。
(3-3) 以筆記本電腦為例

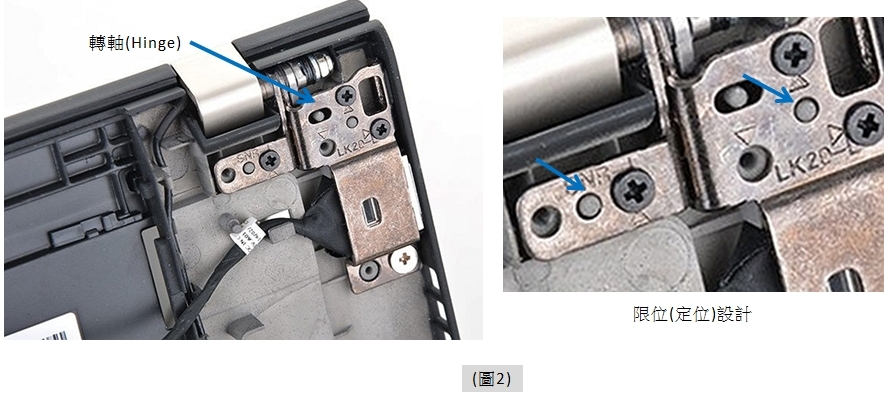

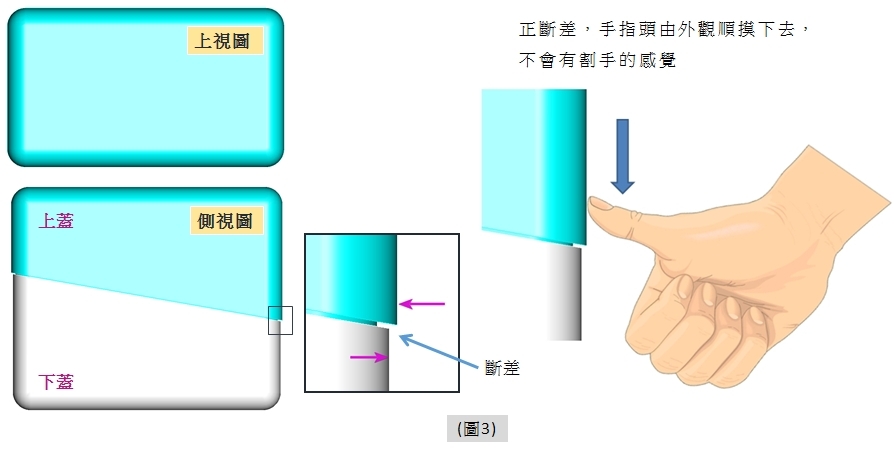

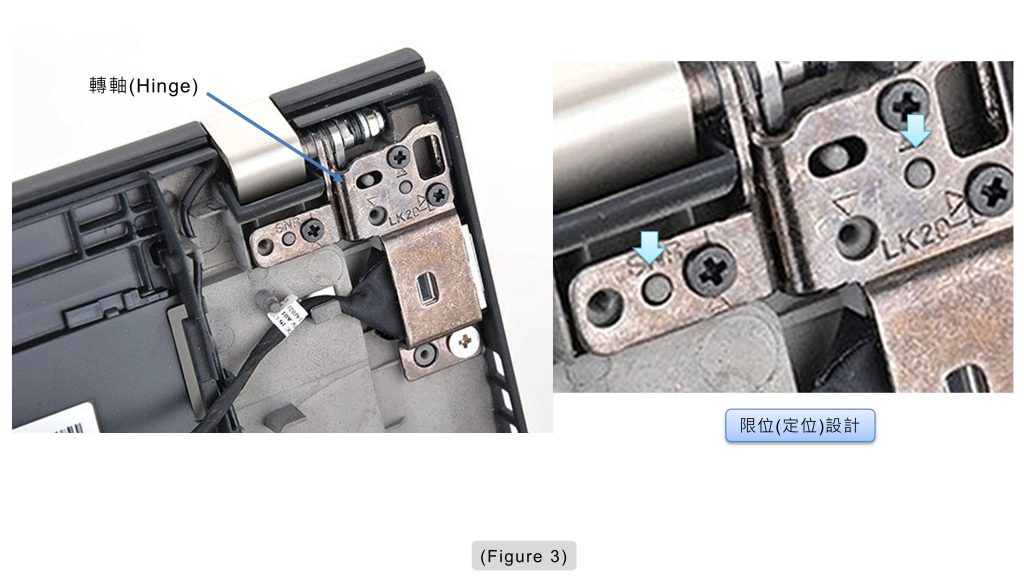

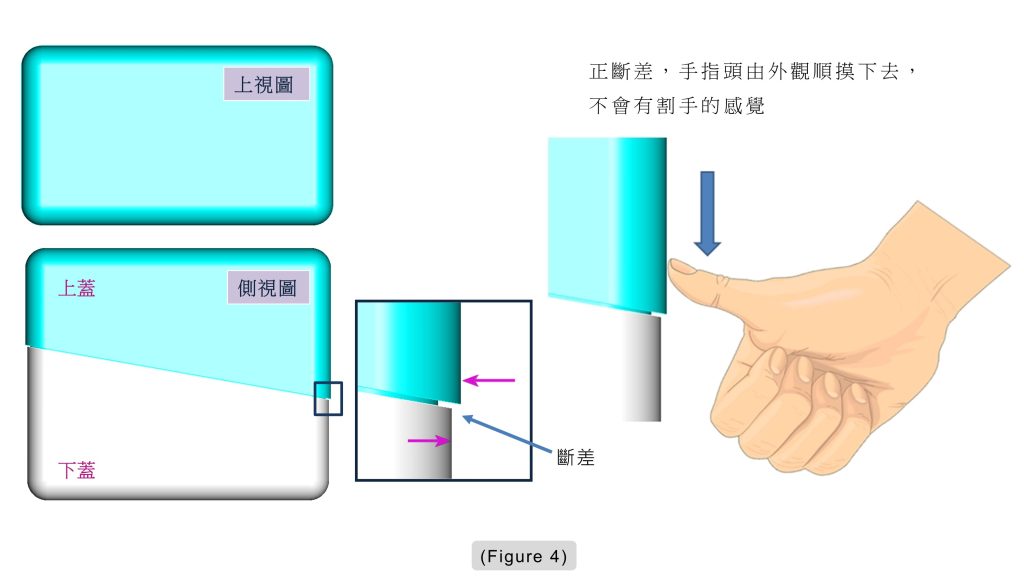

以筆記本電腦轉軸為例，如果要將轉軸固定在A件(A cover)和C件(C cover)上，為了避免組裝人員誤將轉軸鎖偏，我們可以加入限位結構來確保轉軸在正確的位置(Figure 3)。同樣，為了確保上下蓋在組裝過程中外觀的斷差能夠保持在合適的範圍內，從而避免明顯的錯位(Figure 4)，我們可以在上下蓋的組裝方向上加入限位結構。常用的限位設計方式包括止口和反止口等。
總之，限位結構在產品結構設計中起到了重要作用，它可以確保零件在運動過程中保持正確的位置，提高產品性能和可靠性。
4. 固定：防止零件鬆脫與分離
當零件完成連接並且位置正確後，最後還需要固定。固定的目的，是讓零件在使用過程中保持穩定，不因外力、振動、摩擦或操作而鬆動。
固定與連接常常同時存在。例如螺絲不只是把兩個零件連接起來，也能提供固定作用；黏接結構同樣如此，既能讓零件結合，也能防止零件分離。因此，在實際產品結構設計中，連接與固定並不是完全分開的概念，而是相互配合。
不過，兩者的思考重點仍有差異。連接強調「零件如何組合」，固定則更關注「組合後是否穩定」。如果只有連接而固定不足，產品可能剛組好時看似正常，但在使用一段時間後出現鬆脫、異音或零件分離。

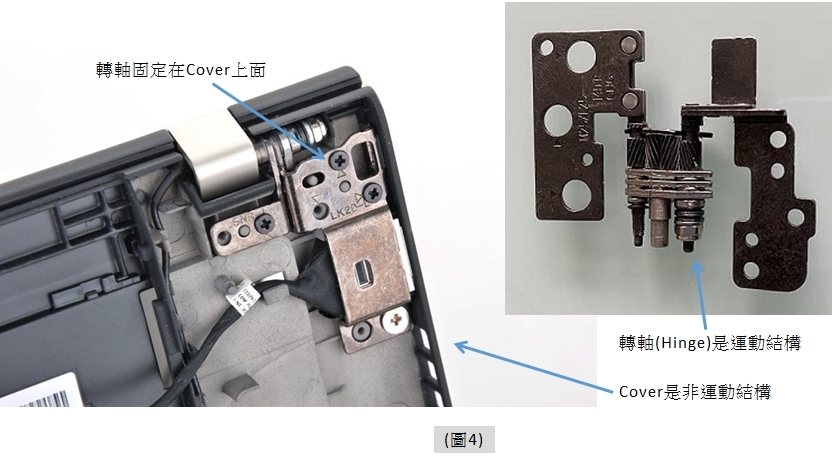

對於帶有運動功能的產品，固定設計更需要謹慎。像具有轉軸、滑動件或開合機構的產品，活動件與固定件之間既要能順利運動，又不能過度鬆動。這時結構設計必須同時考慮連接、限位與固定，讓活動範圍受到控制，並確保零件不會在運動中脫出或偏移。
5. 連接、限位與固定必須一起思考
在實際產品開發中，連接、限位與固定很少是單獨存在的。多數結構都會同時具備其中兩種以上功能。
例如一個卡扣結構，表面上是連接兩個零件，但它也可能具有初步固定效果；若旁邊再搭配止口或定位面，就能進一步控制組裝位置。又例如螺絲固定，除了提供固定力，也能讓兩個零件保持穩定連接；但若缺少定位結構，螺絲鎖上前仍可能發生偏位。因此，設計時不能只問「這兩個零件怎麼接起來」，還要進一步思考：
- (a) 這個零件裝上去後，位置會不會偏？
- (b) 受力後會不會移動？
- (c) 使用一段時間後會不會鬆脫？
- (d) 活動零件是否被限制在合理範圍內？
當這些問題都被考慮進去，產品結構才會更完整，也更適合量產與長期使用。
6. 總結：產品結構設計的本質是處理零件關係

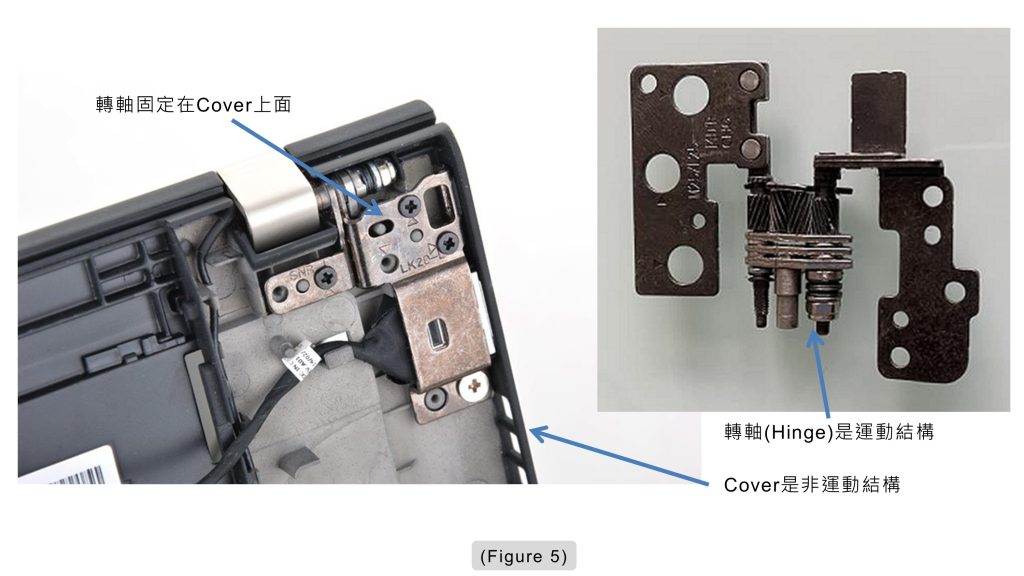

產品結構設計的重點，不只是設計單一零件的形狀，而是處理零件與零件之間的關係(Figure 5)。連接讓零件能夠組合，限位讓零件停在正確位置，固定則確保零件在使用中不會鬆動或脫落。這三者互相配合，才能讓產品具備良好的組裝性、穩定性與使用可靠性。
對產品結構設計新手來說，只要能在設計時養成這種思考習慣，就能更快掌握結構設計的核心邏輯，也能減少後續開模、組裝與量產時發生問題的機率。
☆☆☆ 延伸閱讀 ☆☆☆
(✰) 產品結構設計入門與設計指南
「產品結構設計入門與設計指南」這篇文章，整理並整合部落格中與產品結構設計相關的基礎概念、設計原則等文章，協助讀者建立完整的產品結構設計觀念，並作為後續產品開發與結構設計時的參考。(按圖連結文章)
☆☆☆ 參考文獻及資料下載 ☆☆☆
(☆) 產品結構設計問題解決全紀錄
以下的會員影片與教學案例，整合了我從模具設計轉型為模具工程師後的實務經驗。身為模具工程師，能觀察到不同的RD(機構工程師/產品工程師)與廠商反覆犯下相同的錯誤，這讓我快速累積了豐富的技術與問題解決能力。也因此，當我在轉至機構領域時，幾乎無縫銜接，甚至直接晉升為機構主管。我相信，這些案例對於工程師與技術人員來說都是很有用的學習資源。
(☆) 解壓縮密碼與檔案內容

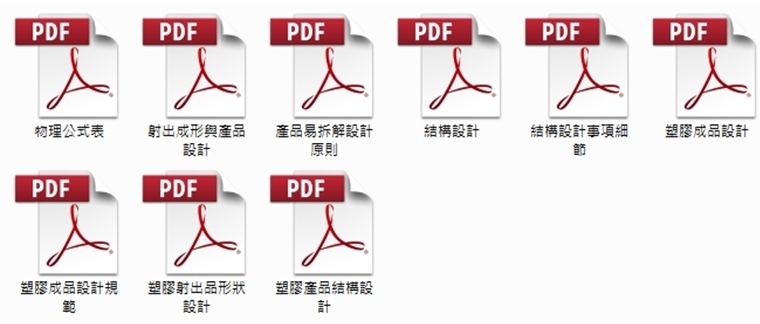

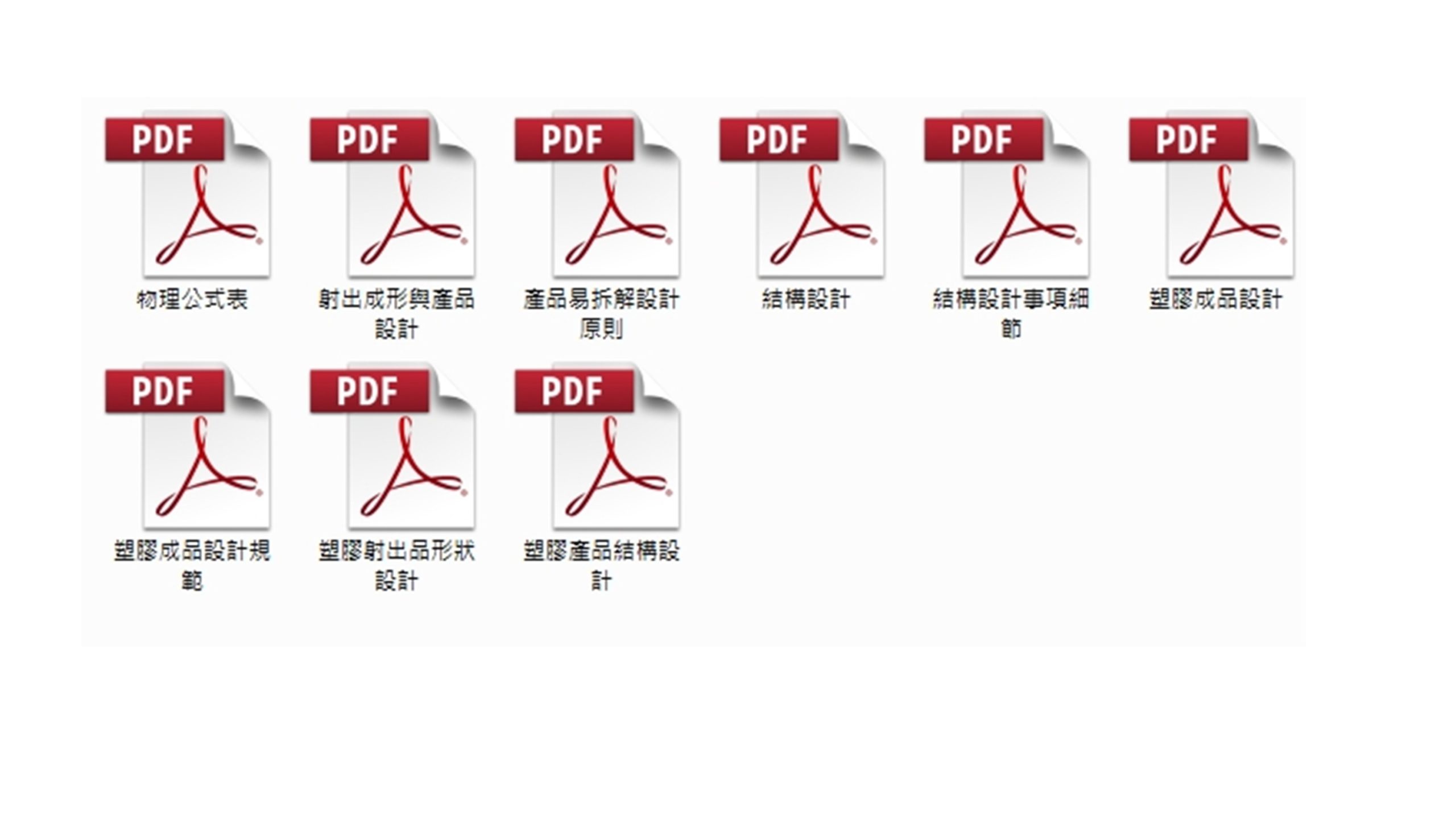

● 壓縮檔裡的檔案內容
