1. 什麼是模具鎖模塊?

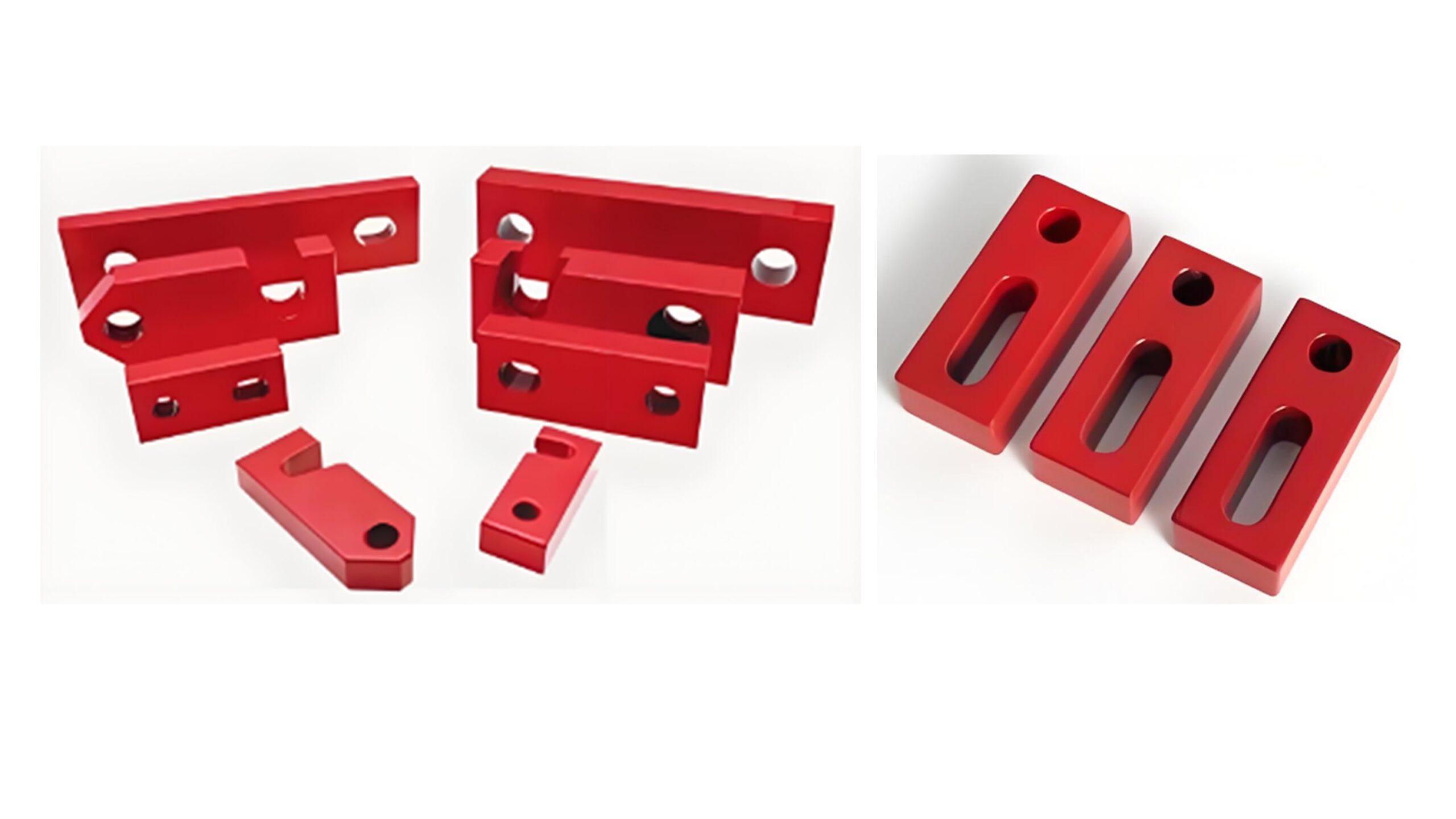

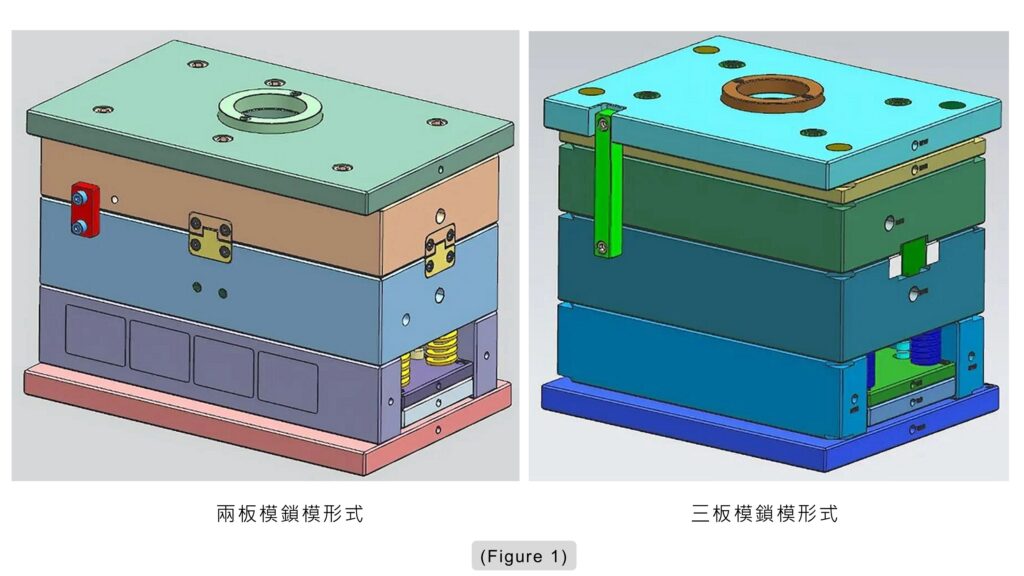

模具鎖模塊或鎖模片(Mold opening prevention plates)，指的是安裝於模具外側（通常為模座側邊）的一組機械式鎖定裝置(Figure 1)，其主要目的是：
- (a) 在模具脫離射出機後仍維持前後模緊密合模狀態。
- (b) 防止模具在搬運、吊掛或倉儲過程中因震動或傾倒而自行開啟。
- (c) 增加模具整體結構的穩定性與安全性。
簡而言之，鎖模塊就是在非生產狀態下，為模具提供結構固定與安全保護的關鍵裝置。
2. 鎖模塊的主要功能
(2-1) 模具自動開啟造成損壞
模具在吊掛、傾斜運輸或放置不穩定時，母模或公模容易因重力作用滑開，造成模腔暴露、滑塊脫出或精密零件受損，甚至發生滑落傷人事故。
(2-2) 模具內部污染或生鏽

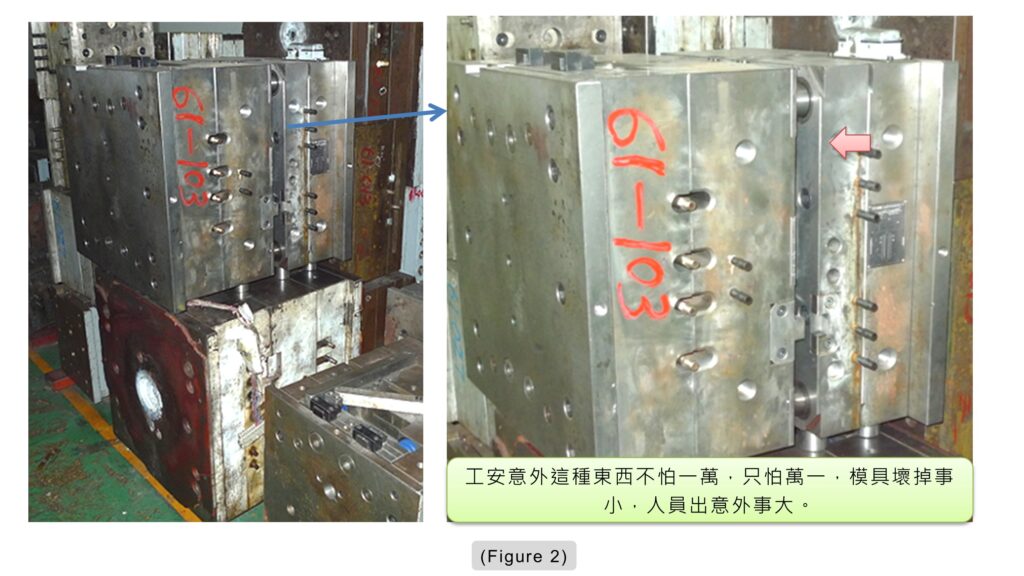

模具若無密合閉合(Figure 2)，易導致塵埃、水氣或異物進入模腔，影響下一次開模的成型品質，或導致鏡面腐蝕與鍍層劣化。
(2-3) 安全隱患
操作人員或倉儲人員若誤觸未上鎖模具，造成模具意外分離(Figure 2)，極易導致壓傷或夾傷事故。
3. 鎖模塊設計原則及要素
- (a) 鎖模塊材質：S50C/S45C

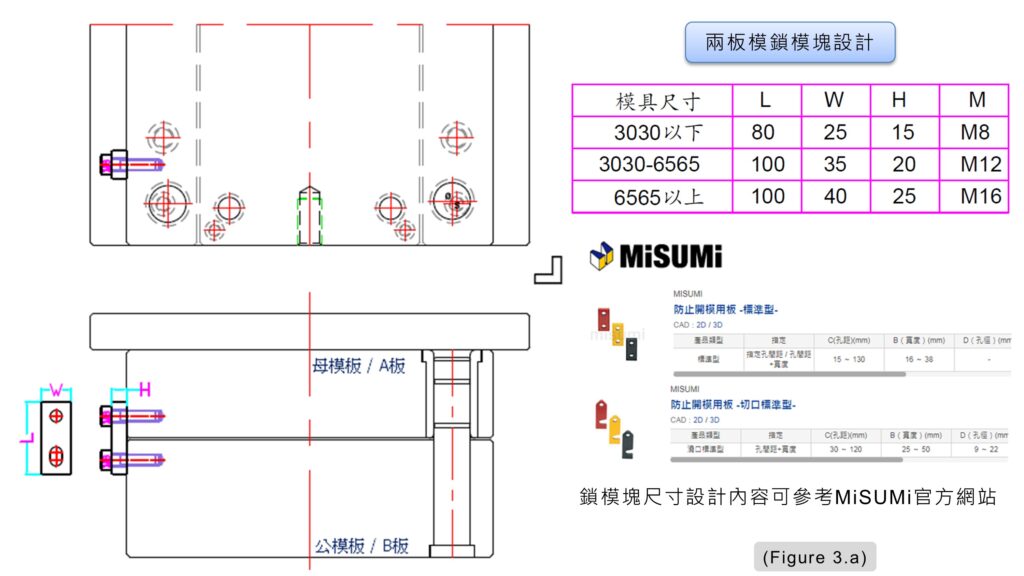

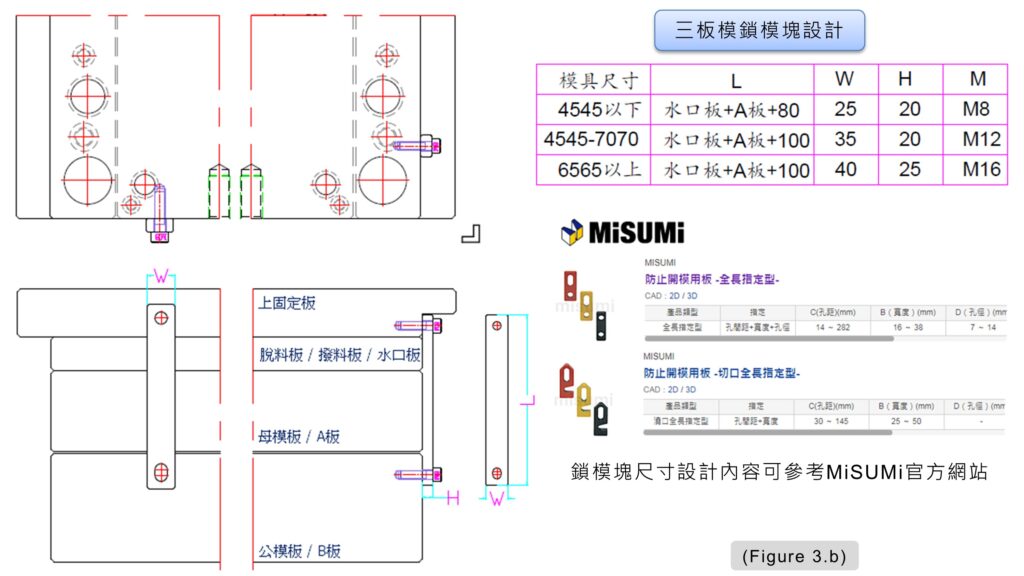

- (b) 鎖模塊設計規格可參考(Figure 3.a) (Figure 3.b) (Figure 4)。
4. 鎖模塊的應用及相關事項
安裝模具鎖模塊時，應考慮以下關鍵因素：
- (a) 為了保證模具運輸的安全，每付模具必須設計鎖模組。

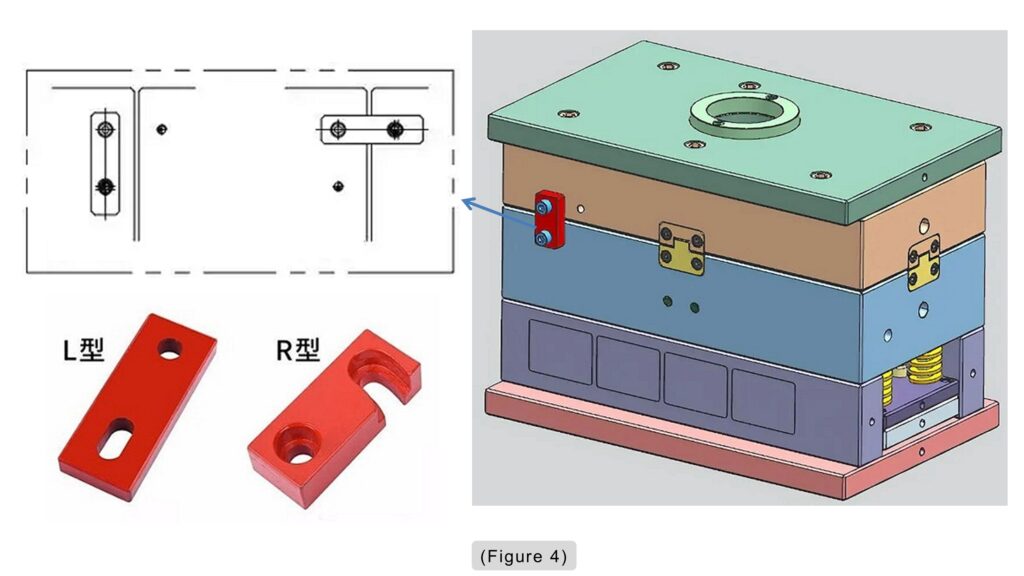

- (b) 鎖模塊需油漆成紅色(Figure 4)。
- (c) 一般情況下鎖模塊安裝在射出機操作側(射出機操作側)。

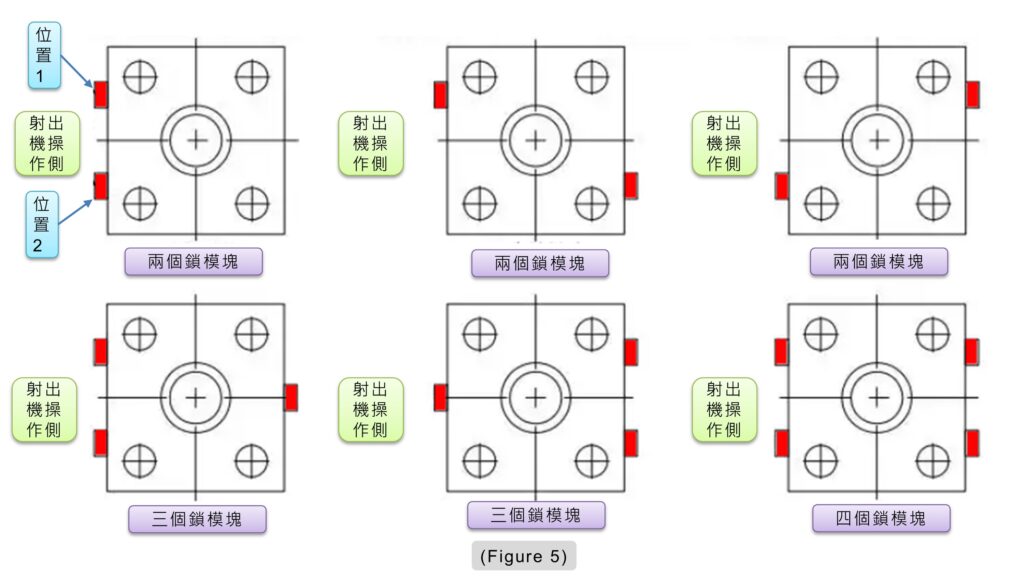

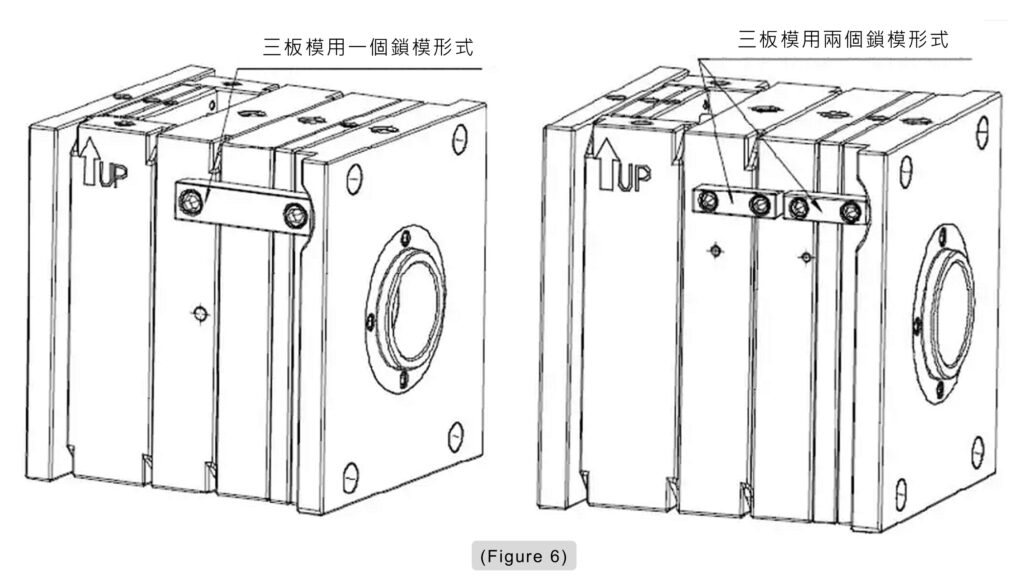

- (d) 一般小型模具裝一個就行了(射出機操作側)，大型模具裝2個或多個(Figure 5) (Figure 6)。
- (e) 客户有特殊要求的按照客户要求做。
