模具咬花與模具化學蝕紋

內容目錄

1. 什麼是模具咬花？

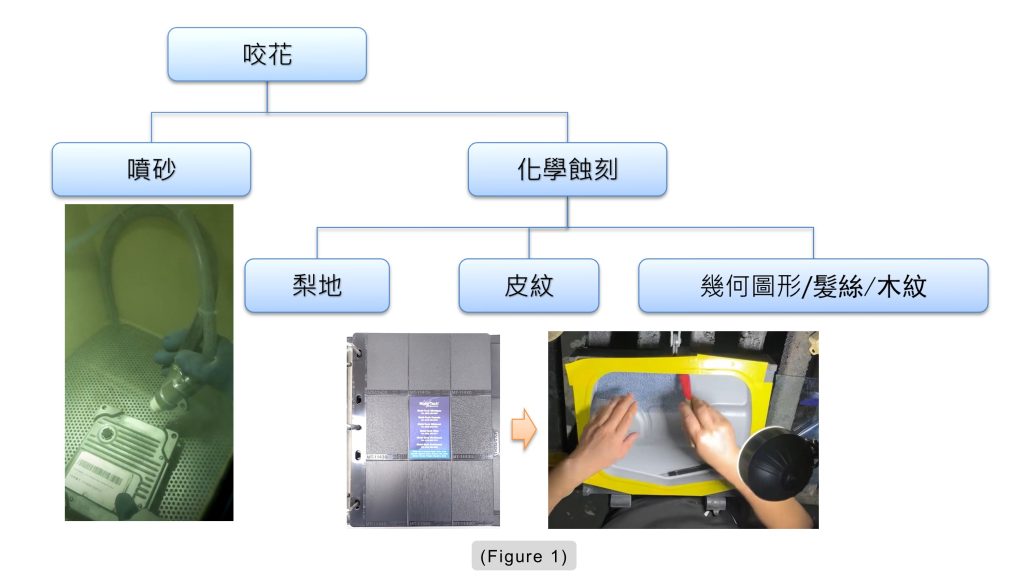

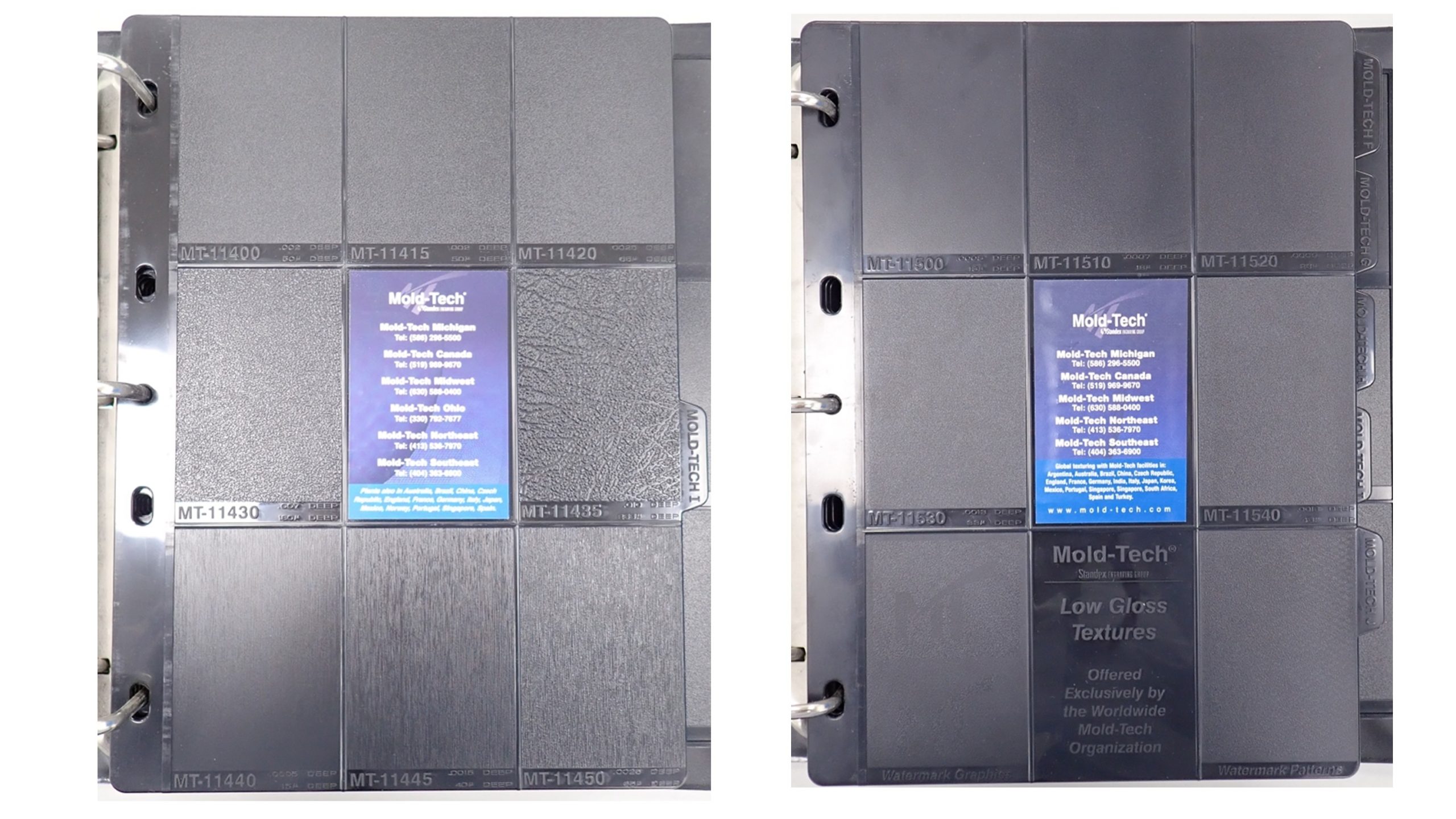

模具咬花是一種利用化學蝕刻技術(Figure 1)，將預設的紋理、花紋、圖案蝕刻於模具表面（特別是母模面）的表面處理工藝。與一般直接施加在塑膠製品表面的印刷或塗層不同，咬花是對模具進行處理，使產品在射出成型時自然形成紋理，達到視覺與功能的雙重目的。

這項技術通常應用在汽車內裝、電子消費產品、家電面板、浴室建材等產業。透過不同深淺、顆粒與圖案的設計，模具咬花不僅強化了產品的設計感，還能解決實際使用問題。

咬花這種技術廣泛應用於塑膠、金屬、建材等領域，依照不同的深度與紋路類型，能夠實現多種功能與效果。以下為幾項主要目的與應用場景：

在地磚、仿石建材或浴室地面等場所，常可見深度達3mm的咬花設計。這類粗糙紋理能有效增加摩擦力，提升行走時的穩定性，進而防止滑倒事故的發生。尤其在濕滑環境中，防滑設計是一項不可或缺的安全設計元素。

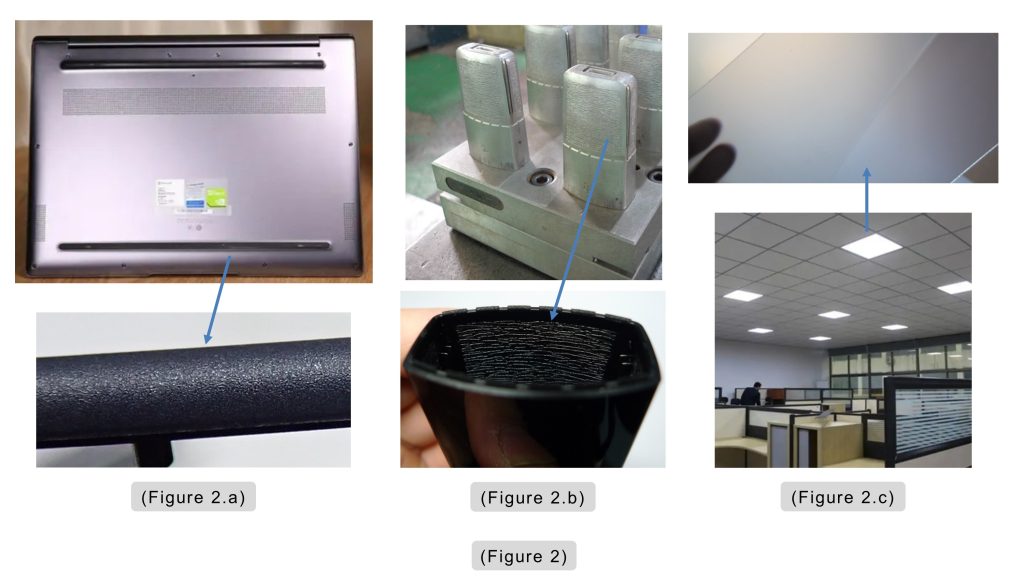

另外，咬花技術在電子產品設計中也扮演重要角色。例如，許多電子裝置如音響、機上盒、或家電底部的腳墊，常採用軟膠材質並搭配細緻咬花處理(Figure 2.a)。這樣的組合除了提升止滑效果外，還能降低震動與噪音，有助於保持產品穩定，因此，無論在建築或電子產品領域，咬花都是提升功能與使用體驗的關鍵細節。

在需要提升熱交換效率的產品中，如電子設備的散熱片或高溫工業零件，咬花技術常被用來擴大表面積。透過增加表面接觸面積，有助於提升散熱效率，降低運作溫度，延長產品壽命並提高穩定性。

在塑膠射出成型過程中，若於產品內側（即公模仁面）進行咬花處理，可有效協助模具「抓住」塑膠成品(Figure 2.b)。此設計不僅有助於塑件與母模分離，亦可減少模具損耗與脫模障礙，提高生產效率與成品良率。

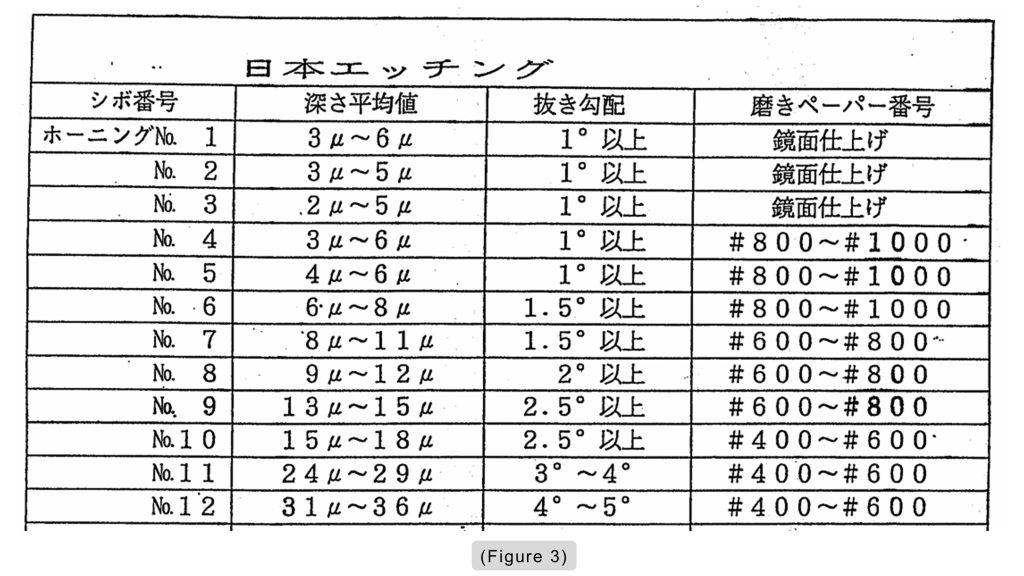

對於一些視覺要求的產品，特別是霧面或磨砂風格的需求，如壓克力視窗、儀錶板顯示區，常會採用僅2μm(Figure 3)深度的細緻咬花。此種微型紋理處理可有效減少反光、眩光，提升視覺舒適度(Figure 2.c)，並為產品帶來細膩質感與設計層次。

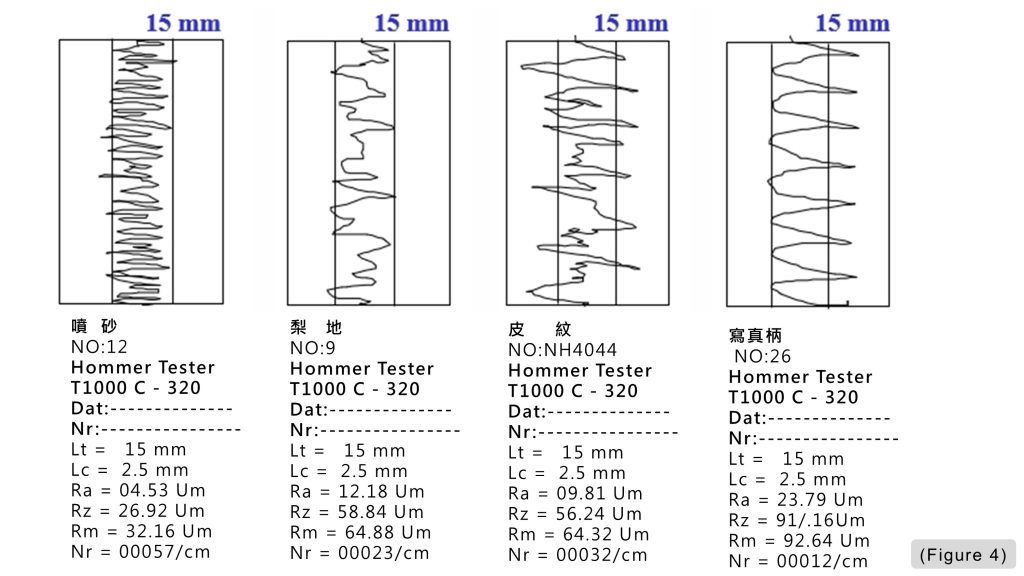

(Figure 4)所示為利用德國HOMMEL TESTER T1000型表面粗度測定器所測得的數據，包含各類表面處理後的粗度值、紋理深度及對應的圖形曲線。透過這些數據，可清楚辨識出不同表面處理方式如噴砂、梨地、皮紋與寫真等所呈現的紋理特性與質感差異。主要表面粗度參數說明如下：

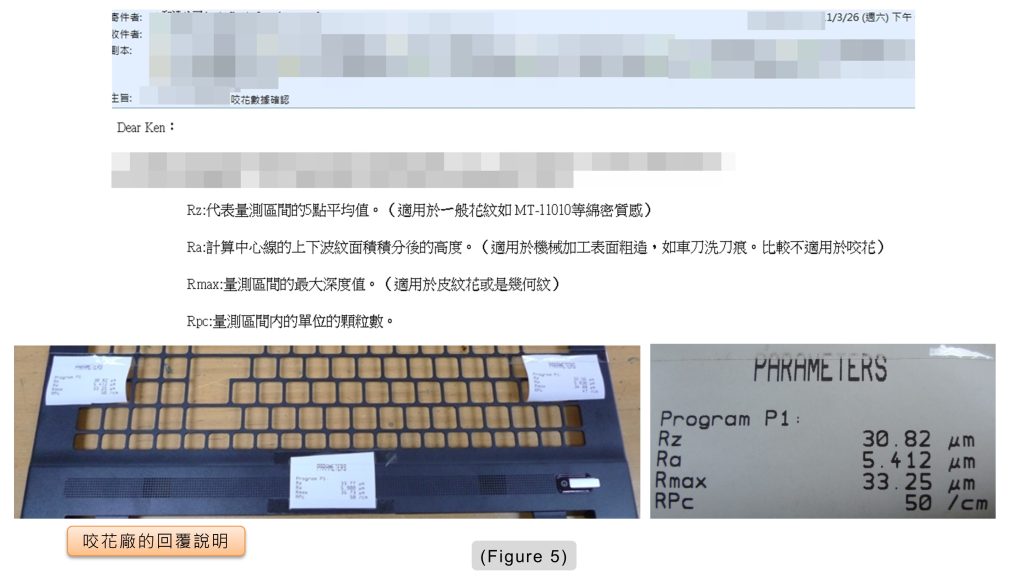

塑件成型後，對於咬花粗糙度的相關數據量測，如 Ra（算術平均粗度值）、Rz（峰谷平均值）等參數是非常重要的技術依據。這些數值可用以判斷咬花效果是否達到預期標準，對產品外觀與功能性有直接影響。若需進一步了解這些粗糙度參數的意義與解讀方式，可參考(Figure 5)圖示與說明。

在進行DFM檢討時，請模具廠與咬花加工廠一同參與評估與確認。透過三方協作討論，不僅能提升判斷準確度、避免加工失誤，更能累積寶貴的實務經驗，幫助日後更有效地掌握咬花設計與品質控制的要點。實務經驗與技術知識的結合，將大幅提升整體製造流程的效率與產品質感。

在產品設計中，表面處理是塑膠製品不可或缺的一環，其中咬花技術尤為常見。透過在模具上直接蝕刻紋理，可賦予產品獨特的質感與視覺層次，同時滿足多樣化設計需求。此技術具備加工快速、成本低與高度設計彈性的優勢，因此被廣泛應用於家電、汽車及消費性產品領域。(按圖連結文章)

雷射咬花透過高能量密度雷射與鋼材表面進行精密反應處理，可直接雕刻出蛇皮、蝕紋、梨地等多樣紋理。此技術具有高精度與穩定性，能展現細膩效果，並依設計需求靈活調整，廣泛應用於塑膠模具、汽車零件及消費性產品外觀加工。(按圖連結文章)

這兩篇文章會分成上下兩篇，我將分享產品和模具在進行咬花處理時的經驗與注意事項。此外，我會不定期製作相關影片，並結合自身的工作案例進行深入講解。這將幫助各位在產品開發的早期階段，提前發現並解決潛在問題，從而提高開發效率並避免後期的設計修正。(按圖連結文章)

以下影片內容彙整了我多年在模具表面處理領域的實務案例與經驗，透過親身參與的製程過程，深入說明蝕刻咬花、雷射咬花與VDI放電紋等技術的實際應用與重點，期望能幫助各位更全面地了解這些表面紋理處理的工藝原理與應用價值。
