塑膠模具特殊結構及動畫影片

▲ 2024/11/10更新

內容目錄

1. 前言

【塑膠模具特殊結構圖檔及動畫影片】在模具設計這個龐大且專業的領域裡，即使是資深的工程師，也不可能接觸到所有的模具結構。現實中，學習永無止境。但在經濟的考量和職涯的規劃之下，我們往往必須做出抉擇。選擇專攻某一技能，但這也意味著可能放棄其他的機會。

我一開始當模具設計時，那時我只是一名負責筆電模具的初級設計師，在此之前，我曾在另一家模具工廠擔任短暫的打雜助理。做到後面可以領到將近4萬的薪水（這不含加班費）。那時候換工作面試時，資方問我有沒有畫過雙色模，當時我回覆對方我沒有觸過雙色模的設計經驗，然後對方對我說他們這裡雙色模具會比較多，如果你想學習設計雙色模，那就不能領跟之前一樣的薪水，於是就給我一個責任制38000元，那時候為了累積有設計雙色模的經驗，於是咬緊牙根答應了。我還記得那時候一個月加班快一百多個小時，就只領那38000元，而這樣的待遇在接下來的兩年多沒有任何改變。最終，我選擇離開，尋找新的發展機會。

那段時間裡，為了能夠早點提升自己以及領更多的薪水，所以都會從中國購入各類教學影片和模具圖檔，以及上一些設計論壇請教討論，自學並不斷提升自己。雖然有些特殊的模具結構自己沒有做過，但透過練習畫圖以及看影片還有拆圖練習(影片01)，可以讓自己知道有這樣的設計以及運用，剩下的細節就只能等到真的做到了，再來討論。畢竟，真正的設計和應用細節，只有在實際的工作中，才能逐一突破和完善。

透過這個部落格，我希望能幫助到想從事這一產業的設計師或工程師，能夠快速了解和學習到不同的模具技術，從而讓他們在職業生涯中，能夠有更多的選擇和可能性。

★ 影片01-【模具筆記】

2. 三板模變兩板模

影片中的三板模變兩板模澆口自動脫落模具結構設計，我自己是沒有接觸過，也是看到有人討論然後上網搜尋到這些影片跟資料。雖然說這種結構看起來比較簡單方便，但就我的認知，這種東西有一定它的限制存在，不然早就很普遍的使用了。

★ 【三板模變兩板模澆口自動脫落模具結構】

★ 【三板模變兩板模澆口自動脫落設計說明及案例】

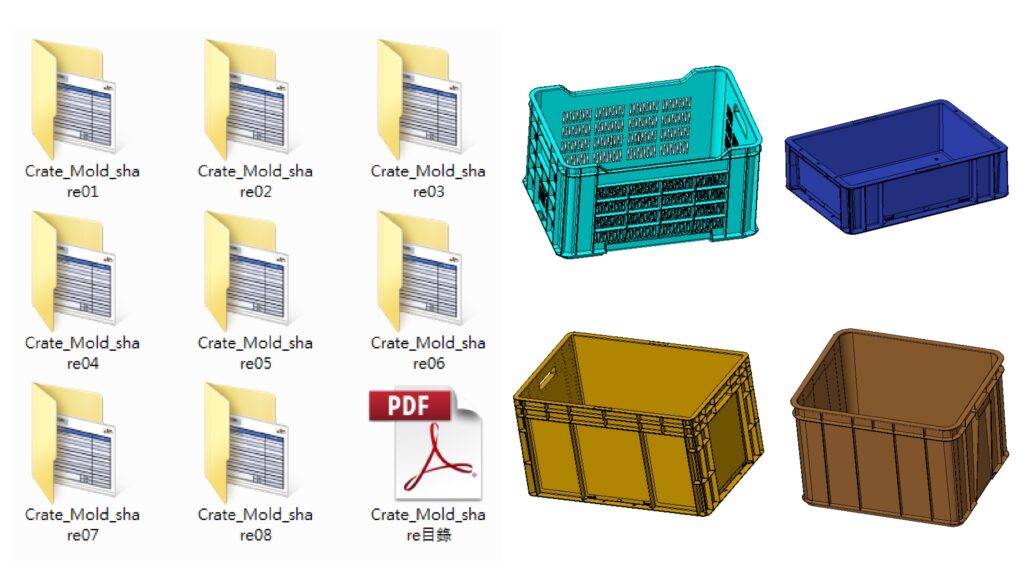

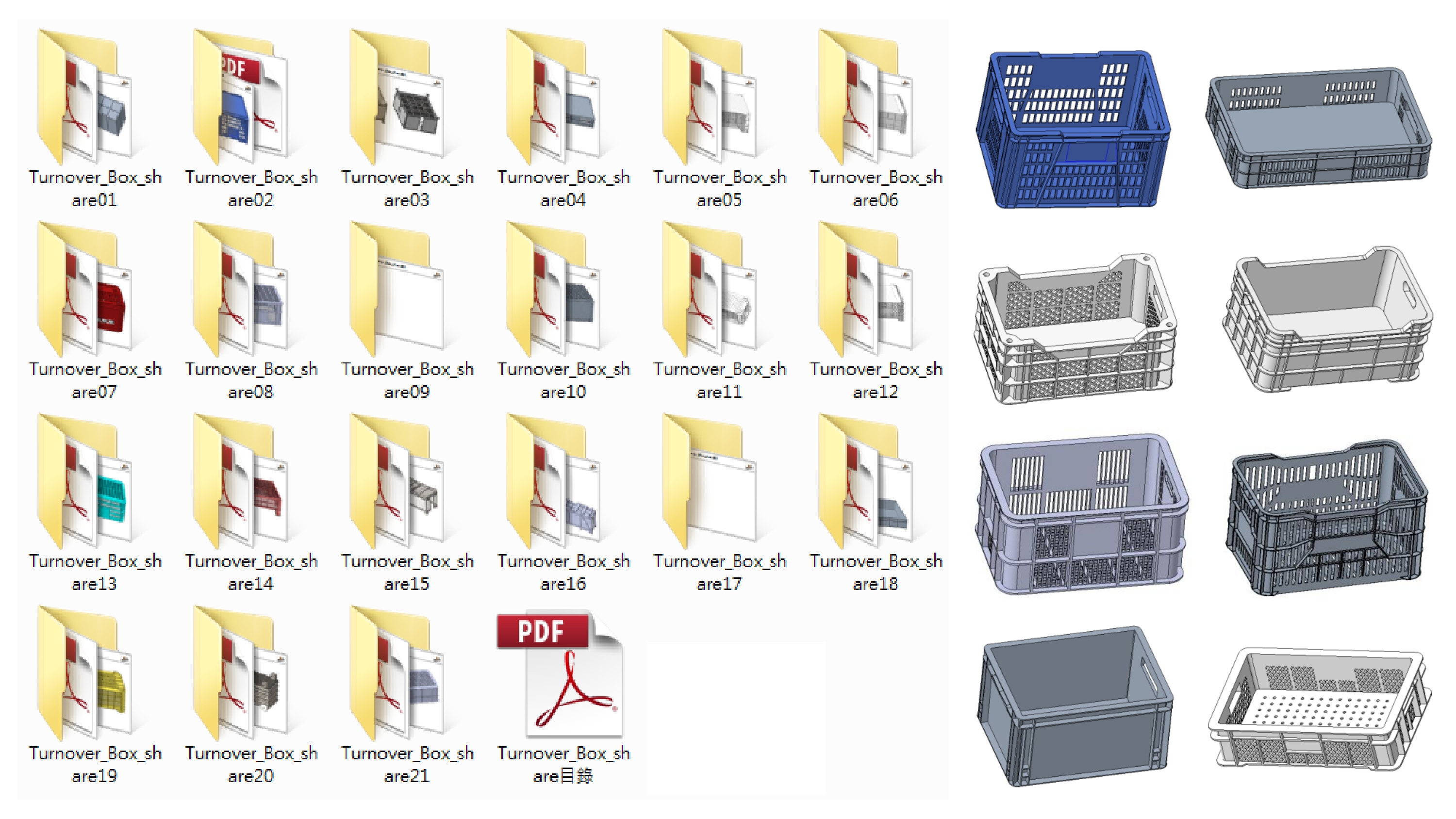

3. 周轉箱模具設計(Plastic crate mold)

周轉箱模具通常都是哈夫模具的形式，哈夫模具另外一個說法是瓣合模。塑膠周轉箱因其體積大，射出成型時需在其側面進行多面側抽芯脫模，同時，其常用材料高密度聚乙烯(PE-HD)收縮率大，因而易導致脫模時的包緊力大，產品的脫模比較困難，因而在設計周轉箱模具結構時，為降低模具的製造成本及保證模具各機構功能的穩定，需對模具的整體結構佈局特別是脫模機構進行重點設計。
